Teledyne SP Devices 14位RF数字转换器ADQ1600RF-1.6 GSPS

发布时间：2021-01-05 17:06:46     浏览：2543

Teledyne SP Devices ADQ 1600RF是世界领先的14位转换器。ADQ 1600RF采用Teledyne SP Devices公司的ADC交织技术实现的独特的1600 MSPS捕获速率，能够满足射频/中频采样、高分辨率超声成像和高速数据记录等要求。

对Teledyne SP Devices ADQ 1600RF的AFE进行交替耦合，优化了大带宽下的频谱纯度，模拟-3dB带宽为750 MHz。

数字化仪通过高速USB3.0电缆独立连接到主机。紧凑的PCI Express/PXI Express或MTCA.4μTCA接口可用作系统集成的模块化仪器。还提供了集成到PC的PCIe版本。所有接口类型都允许以高传输速率传输数据流。

特征

软件开发工具包(SDK)

ADQ1600RF附带了一个易于使用的API，它可以很容易地集成到任何应用程序中。用于应用程序开发的软件工具包括C/C、MATLAB和Windows XP/Vista/Windows 7 DLL。SDK还包括Teledyne SP Devices的数据捕获工具ADCaptureLab。

FPGA和ADQ开发工具包

ADQ1600RF基于ADQDSP计算板，电路板采用XilinxVirtex6LX240TFPGA，用户可以通过购买ADQ开发包访问FPGA并实现自定义数字信号处理。

采集功能

标准触发器选项有外部触发器、内部触发器、软件触发器和级别触发器。对于PXIe单元，也可以使用背板触发器。多记录模式可以与任何触发器功能结合使用。每条记录都标记有一个标题，其中包含时间戳、记录计数器、触发器计数器和记录的触发器类型。提高的触发器精度提供子样本级别的触发时间。

ADQ设计服务

Teledyne SP Devices提供了自定义ADQ系列数字转换板的可能性。定制可以包括硬件、软件和FPGA固件更改。

深圳市新葡萄AMG创展科技有限公司，优势渠道提供Teledyne SP Devices产品订货，欢迎咨询了解。

详情了解Teledyne SP Devices请点击：/brand/69.html

或联系我们的销售工程师：0755-83642657   QQ: 2295048674


产品信息

解析度

14位

输入信号范围

2.2 V pp

输入通道

1个

触发

软件/扩展/级别

时钟

诠释 /分机 （SMA）

外部时钟

0.25-2 V峰峰值

时钟参考

Int. / Ext. 10 MHz / PXIe

介面

USB 3.0，
cPCIe / PXIe，
PCIe，
MTCA.4 ?TCA

采样率

1.6 GSPS

输入带宽

750兆赫

Memory size

512毫克样品


推荐资讯

  • NxGen-Ti新一代伽马探测器Luxium
    NxGen-Ti新一代伽马探测器Luxium 2024-12-23 10:41:14

    Saint-Gobain Crystals推出的NxGen-Ti新一代伽马探测器，采用先进的晶体和封装技术，提供更高的闪烁性能和更大的晶体尺寸，适用于有线、MWD和多相流应用。这些探测器以其增强的光输出、坚固的钛合金外壳和蓝宝石窗口、以及出色的温度和振动耐受性，确保了在极端环境下的高性能和可靠性，同时提供定制设计服务以满足特定客户需求。

  • KU PA 12701540 - 2 A射频功率放大器Kuhne

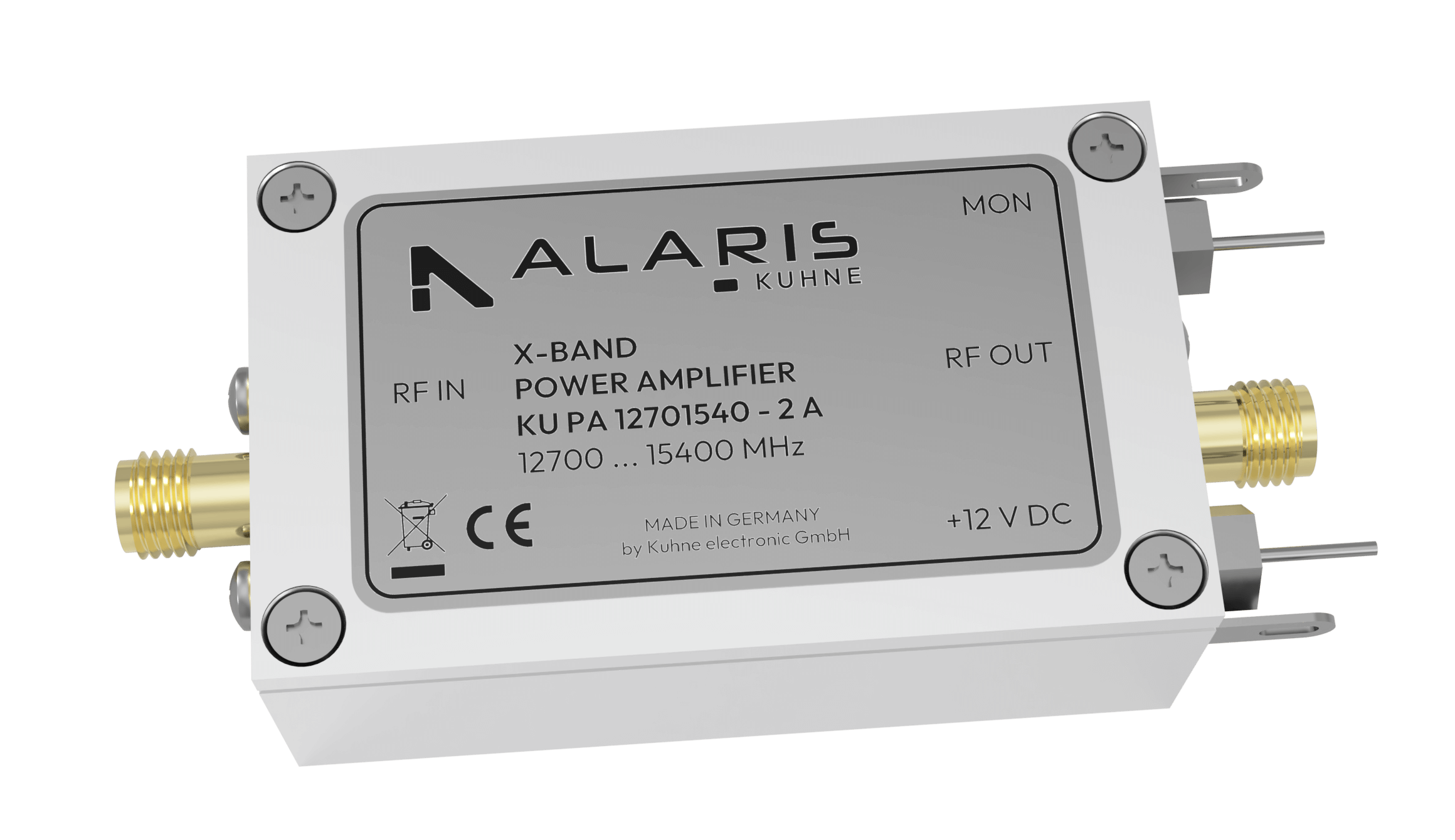

    KU PA 12701540 - 2 A射频功率放大器Kuhne 2024-10-24 10:24:55
