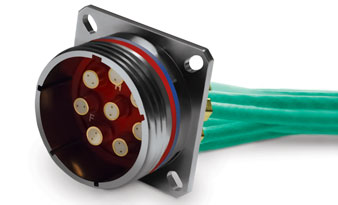

Hypertronics MIL-DTL-38999四屏蔽同轴/二屏蔽同轴连接器

发布时间：2021-01-14 17:02:14 浏览：2297

Hypertronics 为高速以太网、火线和光纤通道应用提供了完整的差动双屏蔽同轴和四屏蔽同轴连接器、触点和电缆组件。在高速匹配阻抗的按需数据应用中，Hypertronics 显示出优良的性能，适用于四个屏蔽同轴和两个屏蔽同轴连接器和电缆组件。Hypertronics 连接器可以保持信号对信号和信号作为一个整体的阻抗特性。真正的双屏蔽同轴连接器接口确保信号完整性，同时最小化抖动和数据速率误差。

特征

数据速率超过每秒2 Gbit。

带宽：高达3千兆赫。

它可以通过匹配阻抗差对互连来驱动，这种互连可以用于板对板高速数据传输。

数字音视频信号可靠高速传输的理想选择。

深圳市新葡萄AMG创展科技有限公司，授权代理销售Hypertronics连接器产品，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657 QQ: 2295048674


机械和环境规范

罩壳型式	-65℃至+125℃
耐久性	插拔次数最低500次
耐蚀性	MMIL-STD-202方法101 测试条件B
抗冲击性	MIL-STD-202方法213 测试条件B
抗震性	MIL-STD-202方法204 测试条件B
耐热冲击性	MIL-STD-202方法107 测试条件B

材质与终饰

罩壳与内部触头	符合ASTM-B16的黄铜，UNS C36000合金或符合ASTM-B196的铍铜，UNS C17200、C17300合金 o或铅镍铜，UNS C19500、C19600合金符合MIL-DTL-45204 II类1级的镀金
绝缘子	符合ASTM-D1710或ULTERM 1000的聚四氟乙烯（PTFE）
连接器插头/ 插座罩壳	符合ASTM-B211/221的6061-T6铝材符合SAE AMS-C-26074的化学镀镍或符合SAE AMS QQ-P-416的镀镉
垫片/密封件	硅酮橡胶，符合A-A-59588

电气

触头额定电流	最大3.0安培
DWV	最大500 VDC
绝缘电阻	在直流200 V下最低为5000兆欧姆
带宽	高达3千兆赫。
数据速率	每秒超过2 Gbit
差分对电缆阻抗	150欧姆 + 15欧姆 100欧姆 + 10欧姆
信号到屏蔽电缆的阻抗	75欧姆 + 10欧姆 50欧姆 + 7欧姆
