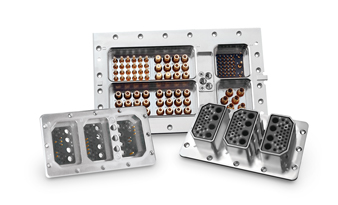

Hypertronics高速机架和面板

发布时间：2021-05-26 16:56:54 浏览：2000

Hypertronics为高速以太网、FireWire和光纤通道应用提供全系列差分双屏蔽同轴和四屏蔽同轴连接器、触点和电缆组件。差分对四屏蔽同轴和双屏蔽同轴连接器和电缆组件在高速阻抗匹配按需数据应用中表现出优异的性能。Hypertronics连接器对可以保持信号对信号和信号对屏蔽的阻抗特性。真正的双屏蔽同轴连接器接口确保信号完整性，同时最大限度地减少抖动和数据速率错误。

深圳市新葡萄AMG创展科技有限公司，授权代理销售Hypertronics连接器产品， Hypertronics连接器面向高可靠性市�。云涠烙械�Hypertac双曲面连接专利技术，为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657 QQ: 1369964087


机械和环境规范

罩壳型式	-65℃至125°C
耐久性	插拔次数最低500次
耐蚀性	MIL-STD-202方法101 测试条件B
抗冲击性	MIL-STD-202方法213 测试条件B
抗震性	MIL-STD-202方法204 测试条件B
耐热冲击性	MIL-STD-202方法107 测试条件B

材质与终饰

罩壳与内部触头	符合ASTM-B16的黄铜，UNS C36000合金或符合ASTM-B196的铍铜，UNS C17200、C17300合金或铅镍铜，UNS C19500、C19600合金符合MIL-DTL-45204 II类1级的镀金
绝缘子	符合ASTM-D1710或ULTERM 1000的聚四氟乙烯（PTFE）
连接器插头/ 插座罩壳	符合ASTM-B211/221的6061-T6铝材符合SAE AMS-C-26074的化学镀镍或符合SAE AMS QQ-P-416的镀镉
<strong垫片密封件<="" strong="" style="box-sizing: border-box;">	硅酮橡胶，符合A-A-59588

电气

触头额定电流	最大3.0安培
DWV	最大500 VDC
绝缘电阻	在200 VDC下最低为5.000兆欧姆
带宽	高达3千兆赫。
数据速率	每秒超过2 Gbit
差分对电缆阻抗	150欧姆 + 15欧姆 100欧姆 + 10欧姆
信号到罩壳电缆的阻抗	75欧姆 + 10欧姆 50欧姆 + 7欧姆
