EZ Form半刚性电缆M17/129-RG-401

发布时间：2022-04-07 17:27:22 浏览：2750

EZ Form半刚性电缆线M17/129-RG-401,，MIL-DTL-17QPL认证电缆线。

EZ Form提供27根满足MIL-DTL-17标准规定的铜和铝护套半刚性电缆线。这些电缆线满足或超过Mil规格，并有各种规格尺寸和表层处理。

为了避免被氧化，建议将EZ Form半刚性电缆线M17/129-RG-401保持在其原始封装中，并将其存放在干燥的温度监控环境中，直到应用。

美国EZ Form是一家TPC线缆制造厂商，成立于1984年，具备AS9100D航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被广泛应用于军用、航空航天、通信、医疗、仪表和测试领域。

深圳市新葡萄AMG创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

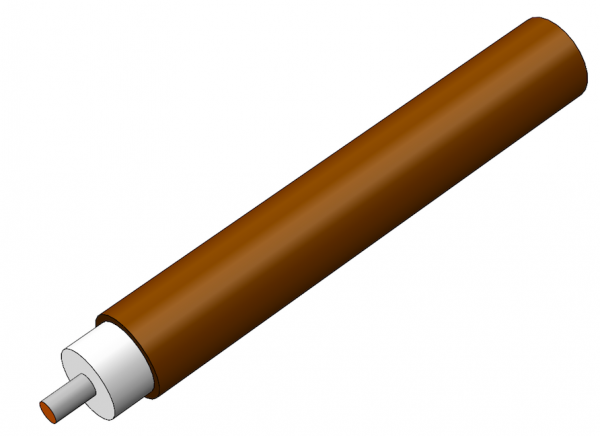

EZ Form.png

方面	单位	M17/129-RG-401 修订版 E
外导体直径In0.25mm6.35中心导体直径In0.0641mm1.63介电直径In0.209mm5.31

材料
外导体铜外导体电镀没有电介质聚四氟乙烯中心导体 SPC符合 RoHS 标准是的

机械特性

温度范围 °C°C-40 至 +90°内弯曲半径（最�。㊣n.375mm9.25重量磅 / 100 英尺10.6公斤/100米15.8

电气特性**

标称阻抗	欧姆	50.0 +/- 0.5
传播速度	-	69.5%
屏蔽效能	D b	>165
耐电压	VRMS @ 60 Hz	7500
连续工作电压	VRMS 最大值	3000
最大工作频率	千兆赫	18
衰减（db / 100 Ft 典型值）	0.5GHz	5
	1.0GHz	7.5
	5.0GHz	20
	10.0GHz	33
	18.0GHz	48
	26.5GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
功率（Watts Cw @ 20 °C，最大值）	0.5GHz	N/A
	1.0GHz	1400
	5.0GHz	N/A
	10.0GHz	350
	18.0GHz	200
	26.5GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
