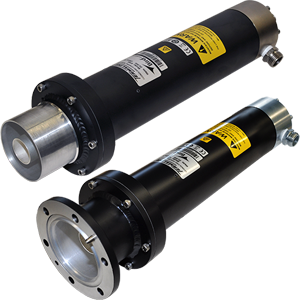

Bird射频水冷射频终端30 kW

发布时间：2022-07-12 17:01:50 浏览：2188

Bird射频8750系列射频负载设计为紧凑型、低VSWR和无辐射终端，主要用于高功率发射装置/传输线系统。Bird射频8750系列射频负载几乎不形成环境热能，使组装空间较小且方便，在任意区域。射频功率在中空电阻膜负载电阻器中转化为热能，并直接被流经它的水吸收。

特征

当热能需要有效地从该区域转移时，适用于长时间射频消散的宽带水冷负载；

体型�。奖阈稍谌我馇蚴褂茫⒖勺樽霸谌我庥幸盟吹牡厍�；

3-1/8"EIA法兰和无法兰连接器准许端接高至900MHz的全20kW；

需要高至每分钟9加仑（34.2升）的流量；

Bird 射频为全球客户提供快捷简便的RF测试工具，广泛应用于通信、医疗、军用和半导体测试市场。深圳市新葡萄AMG创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird射频请点击：/brand/73.html


型号选择

模型	连接器
8755	3-1/8" EIA，法兰
8756	3-1/8" EIA，无法兰（齐平）

产品规格：
编号	8750 系列
项目名	30 kW，水冷终端
额定功率	30 千瓦连续
频率范围和驻波比	最大 1.1 1 kHz - 900 MHz（直流用于连续性检查）
冷却液	饮用水
水温范围	+5 至 +60°C
水流量	7 加仑/分钟 @ 5 °C 至 9 gpm @ 60 °C （26.6 升/分钟 @ 5 °C 至 34.2 lpm @ 60 °C）
水线	1/2" FPT 或 3/4" 软管
连接器	见模型矩阵
输入法兰直径	5-3/16" 直径（132 毫米）
方面	19-1/2" 长 x 3-1/2" 直径。 495 x 90 毫米
重量	15 磅13 盎司 (7.2 公斤)
