DEI线路接收器DEI1049

发布时间：2022-08-12 17:11:49 浏览：3286

DEI1049是个BiCMOS元器件，包括八个差分线路接收器。每个接收通道将输入的ARINC429数据总线信号(三电平RZ双极差分调制)转换成一对TTL/CMOS逻辑性输出。每个通道单独运转，并满足ARINC429数字信息传输标准化的要求。

DEI1049可以在高噪声条件下作业。接收输入在+/-20V共模电压范围，接收器提供超出2V的迟滞。优化电路速率以操纵高频率瞬态。DEI1049设备为内嵌系统测试提供逻辑性电平测试输入。它们强制性所有8个接收器的输出实现规定的0、1或null模式。

当设备处在TEST模式时，ARINC输入被忽视。

DEI1049有个操纵所有8个通道的测试端口。DEI1049等同于DEI1046A产品，但40kω输入电阻被清除，因此设备将选用外部40kω电阻作业。DEI1049ARINC输入需要通过40kω串联电阻连接到ARINC总线才能正常运作。外部电阻在IC受损的情形下提供故障隔离，否则可能使ARINC信号过载。ARINC输入集成了片上防雷，通过在输入处选用高值电阻来减少红外加热。该电阻器具有绝缘介质，以承受电压瞬变。该输入可以承受照明瞬态高达并包括DO160级3管脚注入水准。通过在输入端和地面之间添加外部瞬态电压操纵(TVS)设备，能够实现更高的电平。40kω电阻限制浪涌电流，从而最大限度的减少功率需求和屏幕尺寸。ARINC输入可承受115Vac飞机电源意外短路而不受损。

特征

八路ARINC429转TTL/CMOS逻辑线接收器

选用+5V±10%或3.3V±10%单电源供电

在高噪声环境中运行

输入公共电压范围：±20V

最少2V输入迟滞

DEI1049在输入端选用外部40kΩ电阻器运转

超出3级的防雷保护

误隔离

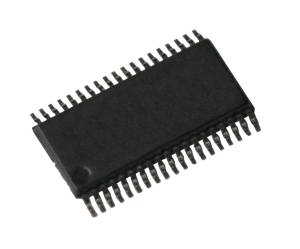

封装：38LTSSOP，4.4mm主体

可承受输入端意外短路至115Vac

特性

温度范围：-55°C-85°C

产品封装类型：38TSSOPG

频道：8

供电范围：3.35

霍尔特外部参考：HI-8448-10

封装描述:38Pin Plastic Thin Shrink Small Outline Package

封装类型：表面贴装

JEDEC:MO-153-BD-1

DEI公司是美国专注航空应用的IC厂商，主要为航空电子领域提供芯片产品。产品包括Arinc429和其他通信协议的收发信机、接收器和驱动器、离散时间数字转换器。

深圳市新葡萄AMG创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

详情了解DEI请点击：http?: //www.ldteq.com/public/brand/53.html

Part #	Temp Range	Product Package Type
DEI1049-TES-G	-55°C - 85°C	38 TSSOP G
DEI1049-TMS-G	-55°C - 125°C	38 TSSOP G
