88E1512-A0-NNP2I000以太网收发器Marvell

发布时间：2023-08-16 16:53:36     浏览：3008

Marvell最新型Alaska?Quad系列单片系统在单独单片IC上包括四个单独的千兆以太网收发器。每个收发器在CAT5双绞线电缆上实施1000BASE-T和100BASE-TX全双工或半双工以太网中的所有物理层性能，在CAT3、4和5电缆线上实施10BASE-T全双工或半双工以太网的所有物理层性能。

88E1512-A0-NNP2I000兼容四串行千兆媒介单独端口（QSGMII），适用于相互连接到MAC/交换机端口。QSGMII将四个启动速度为1.25Gbps的SGMII端口组合到一对启动速度为5Gbps的差分信号上。与SGMII相比较，QSGMII主要降低了MAC端口上的I/O管脚数量，并减少了整体功能损耗。

88E1512-A0-NNP2I000兼容铜到SGMII应用领域中MAC端口上的SGMII。此外，SGMII还可以作为光纤线/SFP应用领域的媒介端口。88E1512-A0-NNP2I000还能够配备为在SGMII（系统）到自动媒介铜/光纤线模式中操作，适用于混合媒介应用。

88E1512-A0-NNP2I000兼容四种操作方式。有三种模式运用QSGMII来保障铜质、SGMII/Fiber或自动媒介检测出铜质或SGMII/Fibre。第四种模式兼容SGMII直接到铜。88E1512-A0-NNP2I000兼容IEEE802.3az低能耗以太网（EEE），并且满足IEEE802.3az。

88E1512-A0-NNP2I000将MDI终端设备电阻器和电容器嵌入到PHY中。这种电阻器集成优化了板布局，并通过降低外部�？榈氖坷醇跎侔宄杀�。新的Marvell?校准电阻器方案将达到并超出IEEE802.3插入损耗规范化的精度等级。在铜质应用上，88E1512-A0-NNP2I000每个端口损耗400mW。这根据消除散热器和降低进气量需求来减少整个系统成本。

88E1512-A0-NNP2I000完全符合IEEE802.3标准。88E1512-A0-NNP2I000包括PMD、PMA和PCSmac层。88E1512-A0-NNP2I000实施PAM5、8B/10B、4B/5B、MLT-3、NRZI和曼彻斯特编码/解码；数字时钟/数据修复；流密码加扰/解扰；适用于接收器数据线路的数字响应式平衡也可用于线路发射机的脉冲整形的数字滤波；及其自动化协商和管理�？�。

88E1512-A0-NNP2I000在大多数三种速率下都兼容AutoMDI/MDIX，从而实现更加轻松的安装并减少安装成本。

88E1512-A0-NNP2I000使用先进性的混合数字信号处理以每秒千兆比特的数据速率实施平衡、回声和串扰清除、数据修复和纠错。88E1512-A0-NNP2I000消耗极低的功率，并且在噪杂的环境里实现稳定的性能。88E1512-A0-NNP2I000由集成化AdvancedVirtualCableTester?（VCT）兼容?)实现故障测试和高级电缆线应用监控。


性能

兼容低能耗以太网（EEE）-满足IEEE802.3az

88E1545兼容一种操作方式

-QSGMII（系统）到铜

88E1543兼容两种操作方式

-SGMII（系统）到铜

-双端口SGMII（系统）到铜/光纤

88E1548兼容四种操作方式

-QSGMII（系统）到铜

-QSGMII（系统）到SGMII/光纤（媒介）

-QSGMII（系统）到铜/SGMII/光纤自动化媒介

-SGMII（系统）到铜

低功耗

集成化MDI终端电阻器和电容器

集成化高级虚拟电缆测试仪?（VCT?)电缆检测性能

双对电缆安装的“降档”模式

每个端口最高兼容四个智能控制LED，适用于标识链路、速度与活动性能

兼容高级电源管理模式，可明显减少电源

适合所有3种运行速度（包括100BASE-TX和10BASE-T）的MDI/MDIX自动化交叉

自动化极性校正

25MHz、125MHz或156.25MHz参考时钟选项

时钟级联最多两个下游设备

适用于检测的各种环回模式

兼容IEEE1149.1JTAG和1149.6ACJTAG

只提供满足绿色标准的封装

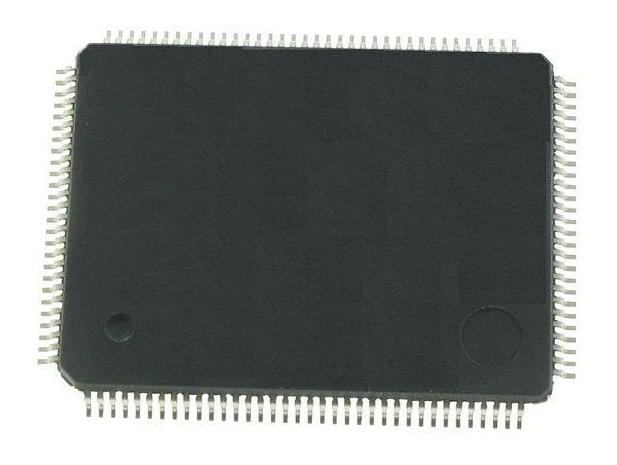

选用带EPAD封装的14x20mm128管脚LQFP制造

88E1545和88E1543器件选用14x20mm128管脚LQFP和EPAD封装制造

88E1548器件，选用15x15mm196管脚TFBGA封装制造

Marvell在数据传输、网络、存储解决方案方面，始终保持前沿。深圳市新葡萄AMG创展科技有限公司拥有优势Marvell分销资源，期待与各同行客户合作。

详情了解Marvell请点击：/brand/83.html
