Focus滑动螺丝调谐器（频率>100MHz）如何工作？

发布时间：2023-11-07 10:07:10     浏览：2315

　　Focus microwave的机电滑杆调谐器自1985年以来一直以原型形式用于射频行业，并自1989年以来作为最终产品使用。多年来，我们一直在努力和重新设计我们的调谐器，使它们成为市场上最通用，用户友好和可靠的调谐器。焦点调谐器的设计遵循一个简单而坚固的原则:它们由两个精确硬化和接地的平行轴组成，精确地引导由带梯形螺纹的中心丝杠控制的马车。车厢滑动的特氟龙涂层轴承，减少摩擦和消除噪音。一个非常精确的不锈钢垂直轴，每个电机步长1.5至3微米的分辨率位于每个车厢内，用于控制每个探头的垂直位置。通过使用弹簧加载的水平和垂直运动消除了车厢内的隙。

射频探头定位在调谐器板线内

射频探头定位在调谐器板线内

　　同步带用于从水平和垂直电机传递运动，从而减少振动。通过调整水平电机上丝杠的螺距和定时滑轮的尺寸，我们能够微调步进分辨率从3到50 μ m，因此相同的齿轮可以在200MHz到110GHz范围内使用。100MHz和新的200MHz调谐器(型号iCCMT-101，-201， -301和-302)使用更大的步长和皮带传动代替丝杠，允许在保持相同精度的同时提高十倍的调谐速度。

　　射频探头的设计和质量对机电调谐器至关重要。Focus生产两种类型的探头:与平板墙进行接地接触的探头和非接触式探头。长期测试表明，两种探针类型之间几乎没有区别。

　　根据频率范围和应用，探头由铝、黄铜或青铜制成。我们的探头(slugs)在同轴调谐器中工作在100 MHz和67GHz之间，在波导(Ka, Q, V和w波段)调谐器中工作高达110GHz。接触探头的磨损可以忽略不计。使用这种技术的调谐器已经运行了20多年。

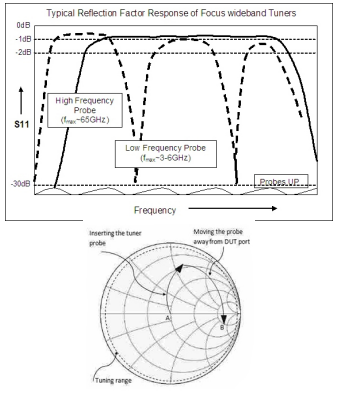

　　当探头远离测试端口时，平板线的位置可以补偿插入损失，从而提供完美的调谐圈。

　　自1990年以来，Focus一直在开发简化的调谐器控制机制，从而消除了笨重和过时的外部控制器。从一个笨重的外部控制器(1992年废弃)开始，我们接着使用ISA卡，PCI卡，USB控制器，最后使用我们新的集成iTuner微处理器进行LAN (TCP/IP)控制控制。

　　焦点特点是其调谐器的可重复性和调谐精度。重复性是指探针多次放置在同一组位置时产生的射频误差。调谐精度是指探针定位时的射频误差，例如合成一组用户定义的(内插的)阻抗。

　　发货前焦点调谐器经过严格的燃烧和QA过程超过24小时和可重复性测试之前和之后在几个频带内的频率。对焦调谐器的可靠性非�：�。早在1990年生产的设备仍在无故障运行，并由Focus升级为iTuners。


单探头调谐器的调谐机制(CCMT和MRT模型)



iCCMT-608内部力学及组装(0.8-6GHz，单探头，双电机)


iMPT-1818-TC内部力学与装配 (1.8-18GHz，双轿厢，6个探头，9个电机)
