Torex特瑞仕XCL系列PoL非隔离电源�？榻樯芗疤娲桨�

发布时间：2024-01-12 11:33:24     浏览：1724

随着手机等便携式电子设备的快速发展，要求电子元器件具有高度集成、小型化和超薄化的特点也越来越高。电源IC也不例外，要求不断追求小型化。特别是在使用电池驱动时，如何有效地利用电池变得非常重要。便携式电子设备必须同时具备小型化和高效率的特点。

Torex特瑞仕XCL系列是一种简单结构的降压DC/DC转换器与线圈一体型IC，线圈被安装在转换器IC的顶部。通过这种结构，我们可以在缩小安装面积的同时确保各种特性。为了满足最大600mA的输出电流需求，我们只需要2个电容作为元器件，这使得电路板的安装变得更加小型化。另外，由于其简单的结构，不仅不会损失IC的特性，而且还可以使用现有的成型产品进行生产，这是它的优点之一。

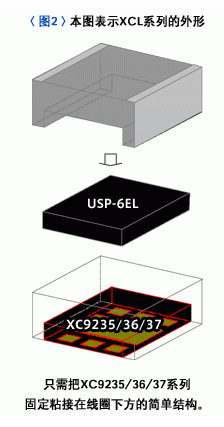

为了简化生产工程，XCL系列产品采用将DC/DC转换器与线圈制作成一体的设计。在线圈的中央部位形成凹入部位，将XC9235/XC9236/XC9237系列产品嵌入其中，并采用粘接固定的简单结构。这样解决了由复杂工程带来的成本上升问题。另外，采用这样的结构，可以直接将线圈上方的电极和IC引脚安装到PCB上，实现DC/DC转换器在PCB布局上的布线。


XCL205/XCL206/XCL207产品中采用了XC9235/36/37系列的DC/DC转换器IC，具有以下主要特点：工作电压范围为2.0V～6.0V;输出电压范围为0.8V～4.0V，可通过0.05V的分段调整;开关频率为3MHz;内置0.42Ω的P沟道驱动晶体管和0.52Ω的N沟道开关晶体管，采用同步整流方式。

可以从三种类型中选择工作模式：PWM控制(XCL205)、PWM/PFM自动转换控制(XCL206)、手动转换控制方式(XCL207)。这些模式在整个负载范围内能够高速响应、低纹波、高效率地应对从轻负载到重负载的情况。此外，当待机时，整个电路会停止工作，将消费电流控制在1.0μA以下。内置的输入欠压锁闭功能(UVLO)会在输出电压低于1.4V时强制停止内部驱动并关工作。

Torex特瑞仕XCL系列应用市场涵盖了手机、智能手机、掌上电脑、便携式游戏机、数码相机、超便携移动电脑、便携式导航仪等产品，尤其是对于需要高效率和有严格装配尺寸要求的小型便携仪器而言。

Structure NamePocket TypeStack TypeMultiple TypeCool Post Type
DescriptionThe IC is covered by the coil.The IC is stacked on the coil.The IC and coil are placed side-by-side.The molded IC is stacked under the coil.
Features *◎ Radiated noise
◎ Near magnetics field
△ Cost
◎ Mounting area
○ Large current
○ Heat dissipation		○ Radiated noise
△ Near magnetics field
◎ Cost
○ Mounting area
△ Large current
△ Heat dissipation		○ Radiated noise
○ Near magnetics field
○ Cost
△ Mounting area
◎ Large current
◎ Heat dissipation		○ Radiated noise
○ Near magnetics field
○ Cost
○ Mounting area
○ Large current
◎ Heat dissipation
ProductsXCL100/XCL101 (step-up)
XCL102/XCL103 (step-up)
XCL201/XCL202 (step-down)
XCL205/XCL206 (step-down)
XCL210（step-down）
XCL232（step-down）
XCL233（step-down）		XCL208/XCL209 (step-down)XCL211/XCL212 (step-down)XCL104/XCL105 (step-up)

替代方案

Torex特瑞仕XCL系列PoL非隔离电源�？�可用Cyntec电源�？�进行替代，具体替代方案可咨询新葡萄AMG创展。
