Broadcom PEX9700系列开关芯片

发布时间：2024-02-14 09:37:59 浏览：2463

Broadcom博通 PEX9700交换机允许客户构建高性能、低延迟、可扩展、经济高效的基于PCI express的结构。交换机支持I/O共享与标准SR-IOV或多功能功能，允许多个主机或节点驻留在一个基于pcie的网络上。主机通过隧道窗口连接(TWC)进行通信，TWC是一种特殊的低延迟主机到的短报文主机通信能力。

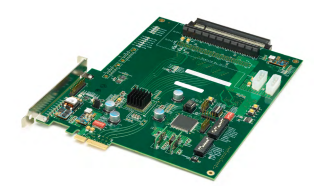

Broadcom PEX9700系列开关芯片

特征：

?最先进的开关织物

?多台主机共享I/ o

?低延迟TWC

?任意端口都可以是主机端口或下行(设备)端口

?适用于标准PCIe端点和主机和软件，以及现有的应用软件

?支持MSI-X

?支持灵活的fabric拓扑结构

关键优势

?PCI Express交换机

?12 ~ 97 lane，集成片上SerDes

?5 ~ 25独立端口

?指定任意端口为“上行端口”

?低功率SerDes (90mw / Lane以下)

?设备特定的放松排序

?端口配置

?专用的mCPU管理接口

?x4、x8、x16，根据端口配置而定;X4可以向下训练到x1和x2的宽度

?可通过串行EEPROM、I2C、SMBus和/或主机端口配置

?符合标准

?PCI Express Base Specification, r3.1(向下兼容w/ PCIe r2.0， & r1.0a/1.1)

?PCI电源管理规范，r1.2版本

?高性能

?所有端口全线速率

?Cut-Thru数据包延迟小于150ns (x16到x16)

?2KB Max Payload Size

?通过DMA组播

?服务质量(QoS)

?支持8个TC (Traffic Classes)

?可靠性，可用性，

可服务性

?visionPAK

?performance PAK

?DPC/eDPC支持

?读取跟踪，删除意外

?所有端口支持热插拔，所有端口支持I2C -SSC隔离

?SRIS支持

?支持ECRC和毒位

?端口状态位和GPIO可用

产品选型：

Part Number		Description	Lanes	Ports	Latency (ns)	HPC	TWC Ports	SSC	Power Typ.(W)	Pkg. (mm)
SS14-0800-00		PEX9797 Switch	97	25	150	6	24	24	23.9	35x35
SS15-OB00-00		PEX9781 Switch	81	21	150	5	20	20	21.5	35x35
SS16-0B00-00		PEX9765 Switch	65	17	150	4	16	16	15.9	35x35
SS17-0B00-00		PEX9749 Switch	49	13	150	4	12	12	13.5	27x27
SS18-0B00-00		PEX9733 Switch	33	9	150	2	8	8	7.9	27x27
SS19-0800-00		PEX9716 Switch	16	5	154	1	4	4	4.0	19x19
SS20-0B00-00		PEX9712 Switch	12	5	158		4	4	3.5	19x19

相关推荐：

Broadcom PEX89000系列PCIe Gen 5.0 (32 GT/s)交换机

深圳市新葡萄AMG创展科技有限公司，优势渠道分销Broadcom产品，价格和现货资源优势明显，欢迎咨询。
