    Torex XC9213降压DC/DC控制器

    发布时间：2024-02-15 12:22:30     浏览：3233

    　　Torex XC9213系列是内置bootstrap驱动电路的N-ch & N-ch驱动,同步整流,降压DC/DC控制器。不管负载使用什么电容，包括低ESR电容，输出都能保持稳定。

    　　需要使用数十毫欧的电阻(RSENSE)作为电流感应电阻，同时也可以为使用低ESR电容进行相位补偿。此外，当电路检测到过冲电流就进行限流并且用保护时间设定电容(CPRO)能使输出关断任何给定的时间。通过这两点给予整个电路双重保护。

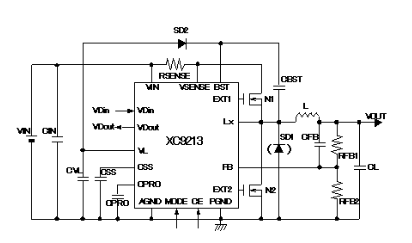

    Torex XC9213降压DC/DC控制器

    　　通过1.0V(±2.0%)内部参考电压和外接分压电阻(RFB1, 2)，输出电压可以在1.5V～15V范围内自由设定。通过使用MODE端子，同步整流PWM控制可以切换到非同步整流30mV(=RSENSE两端电压)限流PFM/PWM自动切换控制。

    　　该系列有一个内置的电压检测器，用来检测由外接电阻设定的电压。

    　　当待机时(CE=“L”)，整个电路被关断，消耗电流降低到4.0μA或更小。

    特点：

    输入电压范围

    4.0～25.0V

    输出电压范围

    1.5V～15V 外部设定
    参考电压 1.0V±2.0%

    工作频率

    300kHz(±15%)

    输出电流

    5A可(VIN=5.0V,VOUT=3.3V)

    控制

    PWM/PFM外部切换控制

    电流限制、保护

    电压感应170mV开始限流动作。
    可通过CPRO调节关断时间。

    高转换效率

    93%(TYP.PWM模式),VIN=5.0V,VOUT=3.3V,1A

    电压检测功能

    检测0.9V/开漏输出

    待机电流

    ISTB=4.0μA(MAX.)

    应用：

    ●电子书阅读器/电子词典

    ●智能手机/移动电话

    ●笔记本电脑/平板电脑

    ●数字音频设备

    ●多功能电源

    更多Torex DCDC降压转换器可咨询新葡萄AMG创展。
