Fischer Core系列黄铜圆形连接器

发布时间：2024-03-06 11:28:38 浏览：1324

Fischer Core系列黄铜圆形连接器是Fischer Connectors开发的第一个连接器系列，采用了独创的革命性推挽技术。经过超过65年的持续改进，该系列包括了20,000多种标准圆形连接器，并提供高度可定制的触点配置，适用于多种客户应用和苛刻的环境，如医疗、仪器仪表、国防与安全等领域。

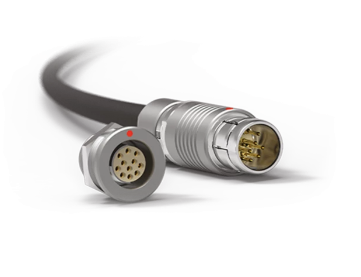

Fischer Core系列黄铜圆形连接器

下面是Fischer Core系列黄铜圆形连接的特点：

· 多种外壳类型和接触块型号

· 独创标准推拉式锁定系统

· 高达 IP68 密封(液密)

· 提供密封版本(气密、真空密封)

· 耐高压灭菌

· 10,000 次插拔

环境和机械数据：

特征	产品类型	价值	标准
密封性能	非密封连接器（配接）	IP50防护等级	国际电工委员会 60529
	插头（配接）与通用密封夹具1)	IP68防护等级 IP69防护等级
	插座“U”型主体样式	IP68防护等级
	插座“E”阀体样式	密封：测试： <10-8毫巴 l/sec.	IEC 60068-2-17 测试 Qk 方法 3，备选方案 b
	插座“E”阀体样式	IP69防护等级	国际电工委员会 60529
工作温度范围	查看技术规范 V.1 的详细信息	查看技术规范 V.1 的详细信息	国际电工委员会 60512-6-11 i+j / IEC 60068-2-14-NB
耐腐蚀性3)		盐雾，1,000 小时， 5% 盐溶液，35°C	IEC 60068-2-11 测试 Ka MIL-STD-202 方法 101 EIA-364-26
耐力		10,000 次插拔	IEC 60512-9-1 / EIA-364-09
振动		10 至 2000 Hz，1.5 mm 或 15g，每轴 12 个扫描周期，20 每 10-2000-10 Hz 扫描周期分钟数，无中断 > 1us	MIL-STD-202 方法 204 条件 B
耐辐射性3)	非密封连接器	PEEK：107Gy（=1000M拉德）
耐辐射性3)	密封插座“E”	FPM（氟橡胶?）O型圈：105Gy（=10M 拉德）

1)密封性能会受到电缆长期质量的影响。

2)仅供参考。未经 Fischer 连接器测试。

3)插头和插座处于配接位置或拔出时带盖。仅适用于黄铜连接器。

铝制版本不建议用于船舶。保留了机械和电气功能。视觉方面可能会改变。

我们的大多数连接器都可以在高压灭菌器、Cidex?、EtO、伽马辐射、Steris? 或 Sterrad? 中完全消毒

电气参数：

特征	端子尺寸	典型值	标准
接触电阻 10,000 次插拔	? 0.5 mm ? 0.7 mm ? 0.9 mm ? 1.3 mm ? 1.6 mm ? 2.3 mm ? 3.0 mm	5.0毫欧 5.0毫欧 4.0毫安 2.5毫欧 2.5毫欧 2.5毫欧 1.5毫欧	IEC 60512-2-1，测试 2a IEC 60512-2-2，测试 2b
绝缘电阻		> 1010Ω	IEC 60512-3-1-3a 方法 C

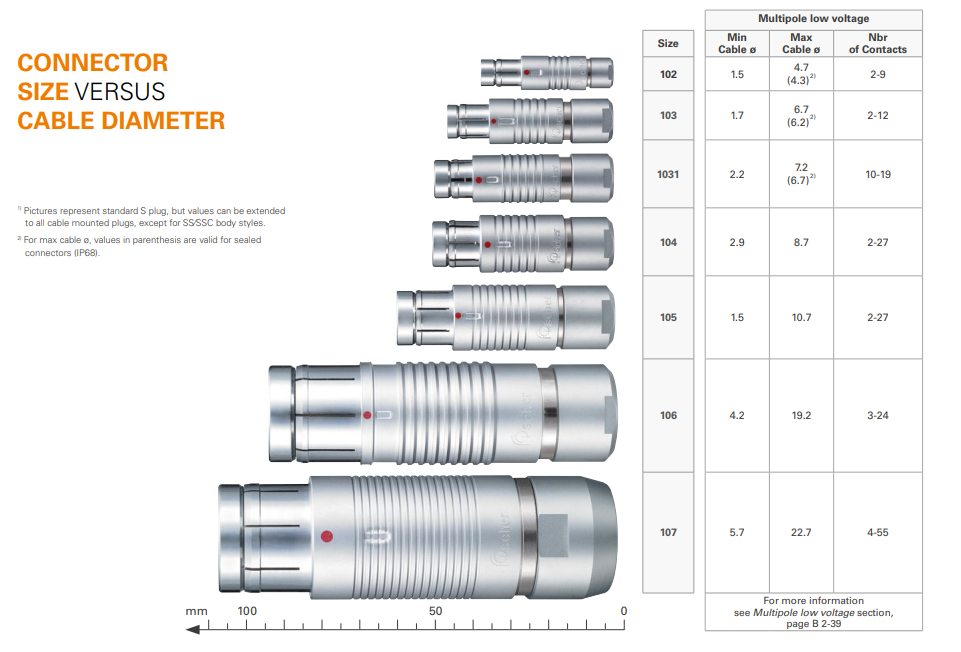

尺寸选型：

总的来说，Fischer Core系列连接器具有高性能、可靠性强、耐用性高等特点，适用于多种应用场景，是一款优秀的连接器产品系列。

相关推荐：

Fischer全系列圆形连接器

更多Fischer连接器相关产品信息可咨询新葡萄AMG创展。
