Infineon英飞凌TLE94108ESXUMA1汽车半桥驱动器IC

发布时间：2024-04-03 10:02:57 浏览：4025

Infineon英飞凌的TLE94108ESXUMA1半桥驱动器IC是一款专为驱动直流电机负载而设计的高性能驱动器。作为更大系列的一部分，这款驱动器提供了从3路输出到12路输出的多种选择，能够直接接口或SPI接口，为不同应用提供了极大的灵活性。


产品特点

强大的驱动能力：TLE94108ESXUMA1配备了8个半桥功率输出，能够驱动顺序或并联操作的直流电机负载。通过其16位SPI接口，可以实现对正向(cw)、反向(ccw)、制动和高阻抗等多种操作模式的精准控制。

出色的节能性能：在睡眠模式下，该驱动器的功耗非常低，有助于节省电能。同时，其3.3V/5V兼容的输入设计带有迟滞，保证了稳定的输入信号。

全面的保护机制：这款驱动器提供了全面的保护功能，包括短路、负载开路、电源故障和过热检测等诊断功能。每个输出都具有过载和短路保护功能，并且可独立诊断输出状态(过流、开路负载)。此外，所有高压侧和低压侧的导通状态也支持开放式负载诊断，确保电机运行的安全与稳定。

灵活的接口与控制：TLE94108ESXUMA1支持16位标准SPI接口，具备菊花链和帧内响应功能，使得控制和诊断操作更加便捷。全局错误标志的设置，使得用户能够迅速识别并处理潜在问题。

多样化的应用支持：该驱动器支持PWM输出，频率可选择80Hz、100Hz和200Hz，并具有8位占空比分辨率，满足不同应用场景的需求。

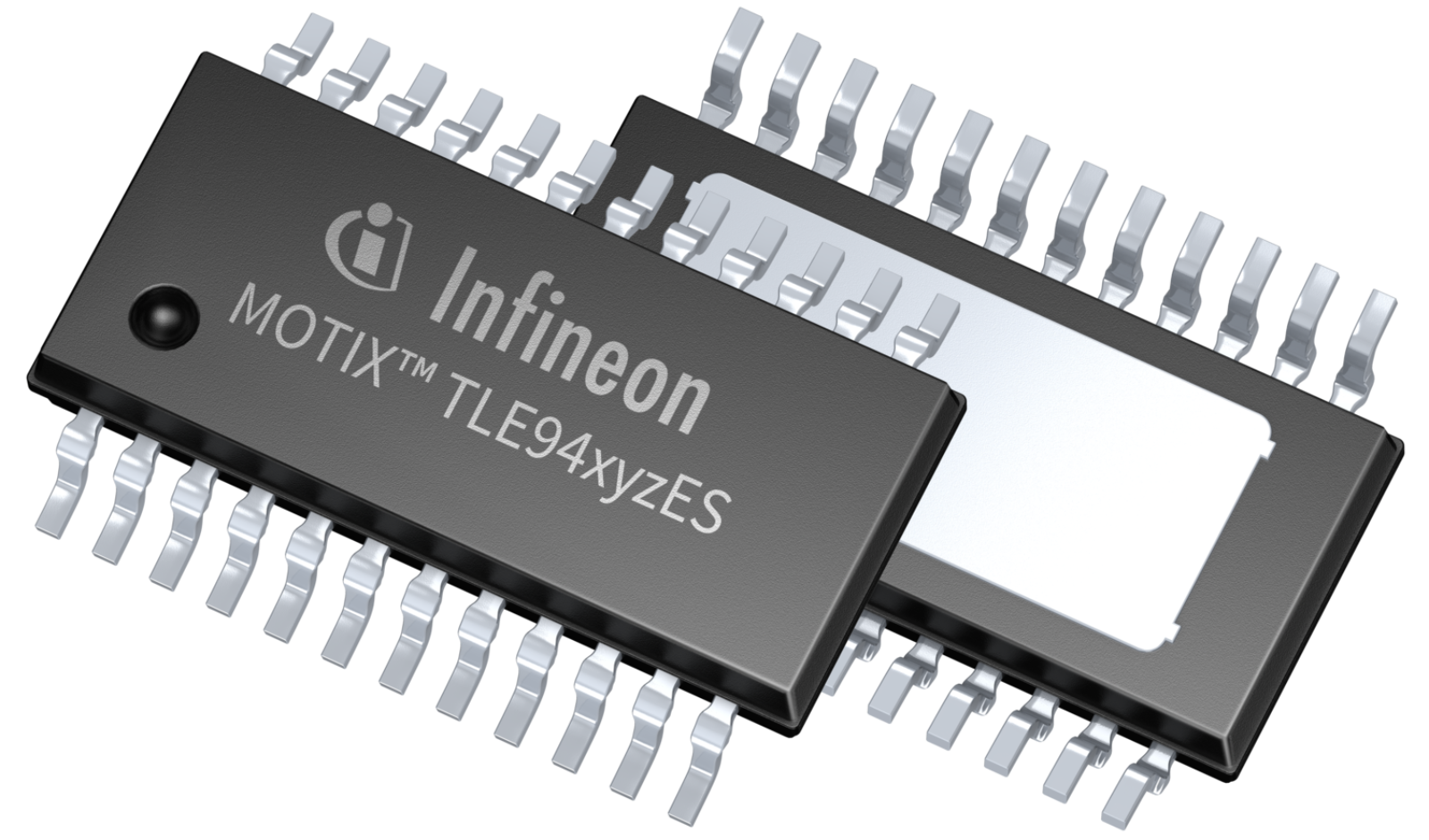

潜在应用包括HVAC翻板直流电机、单稳态和双稳态继电器、后视镜x-y调节和后视镜折叠，以及发光二极管。此外，其小细间距裸露焊盘封装(PG-TSDSO-24型)不仅具有良好的热性能，还能减少PCB板的空间和成本，为系统集成提供了极大的便利。

规格参数：

深圳市新葡萄AMG创展科技有限公司，优势分销Infineon英飞凌部分产品线，快速交付，欢迎联系。
