Triax系列射频和微波连接器Winchester

发布时间：2024-04-08 10:24:24     浏览：1229

Winchester Triax TRT & TRB 系列连接器在恶劣环境中表现卓越，为商用和军用应用提供更大带宽和减少干扰。TRB系列类似于BNC接口，可提供2、3或4个螺柱卡口连接头;TRT系列具有螺纹耦合和类似TNC接口，满足不同需求。定制的三轴连接器设计可适用于各种接口，包括安装结构、耦合方式和频率范围等独特要求。

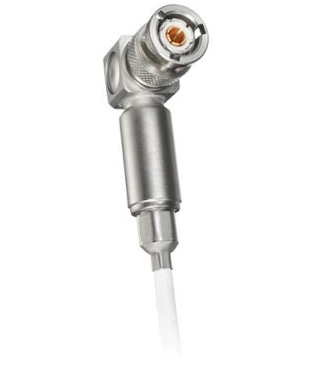

Triax系列射频和微波连接器Winchester

关键特性

- 符合 MIL-C-49142 标准

- 典型频率：DC-500MHz

- 提供集成电缆组件

- 兼容双轴和三轴电缆配置

- 更大带宽、更低干扰，高可靠性连接器和电缆组件属于经久考验的 KingsWin? 产品组合，相较传统同轴技术，性能更优。

- 在恶劣环境下提供可靠性Triax系列非常适用于各类挑战应用，如商用和军用航空器、导弹系统、广播和医疗系统。

主要特点

- 符合MIL-C-49142标准

- 典型频率：DC-500MHz

- 提供集成电缆组件

- 兼容双轴和三轴电缆

- 商用配置可选

技术规格

- 阻抗：50-75欧姆

- 频率范围：DC-500MHz

- 温度范围：-65°C至+165°C

- 阀体材质：黄铜合金

- 接触材料：铍铜/黄铜合金

- 绝缘体：聚四氟乙烯

- 符合军用标准MIL-STD-1344

- 耐久性：500次循环

产品选型：

Part    Number   Mil Numbe    DescriptionType
Custom PN
    Custom configuration available upon request
1995-12-5   M49142/03-0004    Straight Plug,3 StudTRB
1995-11-5   M49142/03-0007    Straight Plug,3 StudTRB
1995-14-5   M49142103-0008    Straight Plug,3 StudTRB
1995-20-5   M49142103-001    Straight PlugTRB
2725-10-5   M49142103-0107    Straight PlugTRB
2725-8-5   M49142103-0110    Straight PlugTRB
2725-9-5   M49142/03-0111    Straight PlugTRB
3095-7-5   M49142/03-0207  Straight PlugTRB
3095-8-5   M49142/03-0208    Straight PlugTRB
3095-5-5   M49142/03-0210    Straight PlugTRB
3095-6-5   M49142/03-02    Straight PlugTRB
1994-3-5   M49142/04-0004    Receptade,Bulkhd,Rear Mt,3 StudTRB
1994-4-5   M49142104-0005    Receptade,Bulkhd,Rear Mt,Hermetic,3 StudTRB
1992-9-5   M49142/05-0004    Jack,Bulkhd,3 StudTRB
1996-5-5   M49142/07-0006    Right-Angle PlugTRB
2726-7-5   M49142/07-0106    Right-Angle PlugTRB
3096-6-5   M49142/07-0206    Right-Angle PlugTRB
1945-7-5   M49142/08-0006    Straight PlugTRT
1945-25-5   M49142/08-001    Straight PlugTRT
1944-3-5   M49142/10-0001    Receptade,Bulkhd,Rear MtTRT
1945-25-5   M49142/10-0002    Straight JackTRT


Winchester Interconnect 提供标准射频连接器，如 SMA、SMP、TNC 和 Triax 连接器，以及定制连接器和组件配置。深圳市新葡萄AMG创展科技有限公司，授权代理Winchester产品，欢迎咨询。
