HI-15690低功耗CMOS收发器Holt

发布时间：2024-04-17 10:24:21     浏览：1838

HI-15690 是一款低功耗的CMOS收发器，专为满足MIL-STD-1553和MIL-STD-1760规范而设计。它具有以下主要特点和应用：

1. 变送器部分：接收互补的CMOS/TTL Manchester II双相数据，并将其转换为适合驱动总线隔离变压器的差分电压。同时，提供抑制控制信号功能。

2. 接收器部分：将1553总线双相数据转换为适合输入曼彻斯特解码器的互补CMOS/TTL数据。接收器具有一个独立的使能输入，用于强制输出进入逻辑“0”状态。

3.封装和散热：HI-15690PCx采用32引脚QFN封装，封装底部带有集成式裸露散热器，可焊接到PCB接地层以实现最佳散热效果。

4. 特性：符合MIL-STD-1553A和B、MIL-STD-1760和ARINC 708A标准，+5.0V单电源供电，小尺寸7mm x 7mm塑料QFN封装带有集成散热器，适用于工业和扩展温度范围下工作。同时，该收发器可以直接替代Data Device Corporation BU-63155L3(QFN)和BUS-63105/BUS-63106(陶瓷DIP)收发器。

5. 应用领域：主要用于MIL-STD-1553接口应用，飞行控制和监控系统，以及门店管理等领域。

综上所述，HI-15690是一款功能齐全且适用于各种严苛环境下的低功耗CMOS收发器，广泛应用于军事、航空航天和其他领域的通信和控制系统中。

产品型号：

Part #

Package Description

Temp Range

Flow

Moisture Sensitivity Level

RoHS Compliant

HI-15690CDR

24 Pin Ceramic Side-Brazed DIP

-55°C to +125°C

R

N/A

Yes

HI-15690CDT

24 Pin Ceramic Side-Brazed DIP

-55°C to +125°C

T

N/A

Yes

HI-15690PCIF

32 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)

-40°C to +85°C

I

3

Yes

HI-15690PCMF

32 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)

-55°C to +125°C

M

3

Yes

HI-15690PCTF

32 Pin Plastic 7mm x 7mm Chip-Scale Package (QFN)

-55°C to +125°C

T

3

Yes

相关推荐：

HI-2579低功耗CMOS双收发器HOLTIC

HI-1587超低功耗MIL-STD-1553双收发器

更多HOLTIC相关产品信息可咨询新葡萄AMG创展。

推荐资讯

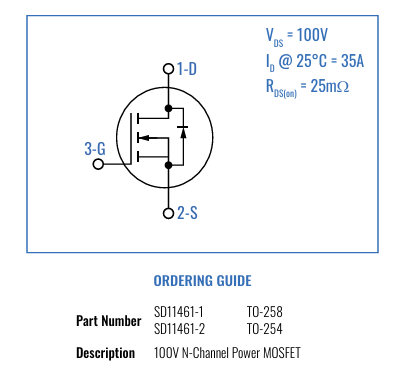

  • Solitron Devices SD11461 N通道功率MOSFET
