DS90CR285发送器和DS90CR286接收器TI

发布时间：2024-04-24 09:08:51 浏览：3435

　　DS90CR285和DS90CR286是一对用于数据传输的芯片组，其主要功能是将28位的LVCMOS/LVTTL数据转换为4个LVDS(低压差分信号)数据流，并在接收端将这些LVDS数据流重新转换回28位的LVCMOS/LVTTL数据。这对芯片组的工作原理如下：

　　- DS90CR285发送器：它接收28位的LVCMOS/LVTTL数据，并将其转换为4个LVDS数据流。在数据传输过程中，它利用一个LVDS链路与数据流进行同步，并且使用一个发送时钟对28位输入数据进行采样和传输。

　　- DS90CR286接收器：它接收来自DS90CR285发送器的LVDS数据流，并将其转换回原始的28位LVCMOS/LVTTL数据。接收端的工作类似于发送端，但是逆过程。

　　这对芯片组的特点和优势包括：

　　- 高达231兆字节/秒的带宽和高达1.848 Gbps的数据吞吐量，使其适用于需要高速数据传输的应用场景。

　　- 采用+3.3V单电源供电，省电模式功耗低于0.5mW，具有较低的功耗。

　　- 支持多种信号组合，如7个4位半字节或3个9位数据和1个控件。

　　- 窄总线设计减小了电缆尺寸，节省了系统成本并降低了连接器的物理尺寸。

　　- DS90CR285发送器的LVDS器件具有290mV的摆幅，有利于降低电磁干扰(EMI)。

　　- 兼容TIA/EIA-644 LVDS标准，保证了与其他LVDS设备的兼容性。

　　- ESD额定值高于7kV，具有良好的静电放电保护性能。

　　- 适用于工作温度范围广泛，从-40°C至+85°C，可以满足多种环境条件下的应用需求。

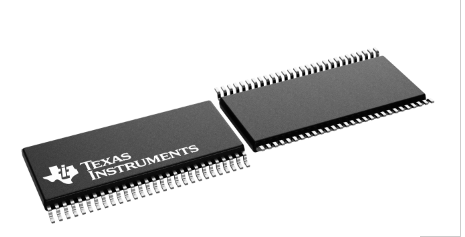

　　- 芯片组采用扁平56引脚TSSOP封装，便于PCB设计和集成。

Orderable Device	Status Package Type Package Pins Package (1) Drawing Qty	Eco Plan (2)	Lead finish Ball material (8)	MSL Peak Temp Op Temp (C) (3)	Device Marking (4/5
DS90CR285MTD	LIFEBUY TSSOP DGG 56 34	Non-RoHS& Non-Green	Call Tl	Call Tl 40 to 85	DS90CR285MTD >B
DS90CR285MTD/NOPB	ACTIVE TSSOP DGG 56 34	RoHS &Green	SN	Level-2-260C-1 VEAR40 to 85	DS90CR285MTD >B
DS90CR285MTDX/NOPB	ACTVE TSSOP DGG 56 1000	RoHS &Green	SN	Level-2-260C-1 YEAR 40 to 85	DS90CR285MTD >B
DS90CR286MTD	LIFEBUY TSSOP DGG 56 34	Non-RoHS &Green	Call Tl	Level-2-235C-1 YEAR	DS90CR286MTD >B
DS90CR286MTD/NOPB	NRND TSSOP DGG 56 34	RoHS &Green	SN	Level-2-260C-1 YEAR	DS90CR286MTD >B
DS90CR286MTDX/NOPB	NRND TSSOP DGG 56 1000	RoHS &Green	SN	Level-2-260C-1 YEAR	DS90CR286MTD >B
