Lattice M4A5-32/32-10VNC CPLD可编程逻辑

发布时间：2024-05-09 09:38:43 浏览：2745

　　M4A5-32/32-10VNC是一款来自Lattice公司的复杂可编程逻辑器件(CPLD)。CPLD是一种数字逻辑设备，能够在不需要外部编程设备的情况下，通过内部逻辑阵列进行编程和配置。

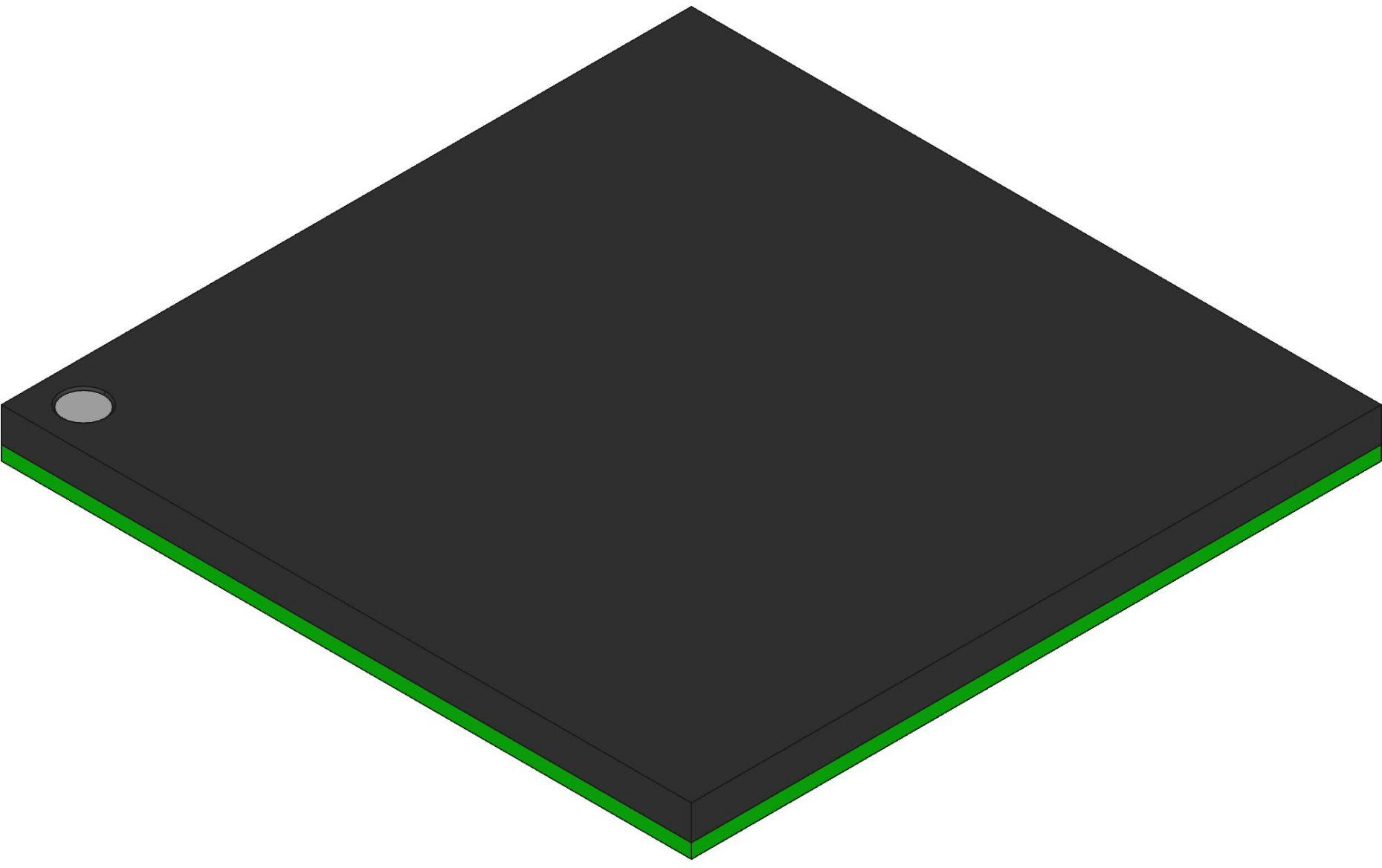

Lattice M4A5-32/32-10VNC CPLD可编程逻辑

　　一般来说，Lattice M4A5-32/32-10VNC可能具备以下特点：

　　宏单元数：该CPLD具有32个宏单元格数，设备系统门数为1250。

　　I/O数量：设备具有32个I/O引脚，用于与外部电路或设备进行连接和通信。

　　可编程性：Lattice M4A5-32/32-10VNC允许用户在制造后进行编程，以满足特定的应用需求。用户可以通过软件工具进行逻辑设计、配置和编程。

　　性能：支持的最大内部频率为100 MHz至125 MHz，具体取决于速度等级。最大时钟输出延迟为116 ns，最大传播延迟时间为10 ns。

　　电源电压：CPLD具有较宽的工作电源电压范围，最小工作电源电压为4.75 V，最大工作电源电压为5.25 V。

　　温度：Lattice M4A5-32/32-10VNC支持的温度范围为商业级，最高运行温度为70°C。

　　封装和安装：它采用TQFP系列封装，引脚数为44，引线形状为鸥翼。安装方式为表面贴装。

ispMACH 4A Device Features
3.3 V Device
Fcature	M4A3-32	M4A3-64	M4A3-96	M4A3-128	M4A3-192	M4A3-256	M4A3-384	M4A3-512
Macrocelk	32	64	96	128	192	256	384	512
User /O optlons	32	32/64	48	64	96	128/160/192	160/192	160/192/256
4(s	5.0	5.5	5.5	5.5	6.0	5.5	6.5	7.5
ftxr(MHz)	182	167	167	167	160	167	154	125
ttos(ns	4.0	4.0	4.0	4.0	4.5	4.0	4.5	5.5
5s(ms	3.0	3.5	3.5	3.5	3.5	3.5	3.5	5.0
Static Power (mA	20	25/52	40	55	85	110/150	149/155	179
JTAG Compliant	Yes	Yes	Yes	Yes	Yes	Yes	Yes	Yes
PCI Complian	Yes	Yes	Yes	Yes	Yes	Yes	Yes	Yes

5V Device
Feature	M4A5-32	M4A5-64	M4A5-96	M4A5-128	M4A5-192	M4A5-256
Macrocelk	32	64	96	128	192	256
Lser /O options	32	32	48	64	96	128
to(ns	5.0	5.5	5.5	5.5	6.0	6.5
tnr (MHz)	182	167	167	167	160	154
tos(ns	4.0	4.0	4.0	4.0	4.5	5.0
ss(ns	3.0	3.5	3.5	3.5	3.5	3.5
Static Power(mA	20	25	40	55	74	110
JTAG Compliant	Yes	Yes	Yes	Yes	Yes	Yes
PCI Complian	Yes	Yes	Yes	Yes	Yes	Yes

相关推荐：

Lattice可编程逻辑芯片FPGA和CPLD

可编程逻辑器件芯片选型

更多Lattice莱迪思相关产品信息可咨询新葡萄AMG创展。
