QTCT2203S1T-10.00微型SMD温控晶体振荡器Q-Tech

发布时间：2024-05-10 09:04:28     浏览：1432

　　QTCT2203S1T-10.00微型SMD温控晶体振荡器是一款由Q-Tech生产的2.0 x 2.5mm微型SMD温控晶体振荡器。该振荡器提供的技术规格包括工作电压范围为2.8至3.3Vdc，频率范围从10.000000MHz到52.000000MHz。它采用了IC 3.3Vdc TCXO组件，并内置在低轮廓陶瓷封装中，带有镀金触点垫。

QTCT2203S1T-10.00微型SMD温控晶体振荡器Q-Tech

　　主要特性包括：频率范围广泛，占地面积�。眉粽衣呒С�2.8、3.0、3.3Vdc电源，工作温度范围为-40?C至+85?C，可选的自由调谐功能，密封陶瓷封装，通过军用筛选测试符合MIL-PRF-55310 3类设备标准，提供胶带和卷轴包装，无铅，符合RoHS标准，另外还可选择VCTCXO选项。

　　该微型SMD温控晶体振荡器适用于多种应用领域，包括仪器、导航、航空电子设备、以太网/SynchE、基站、全球定位系统(GPS)、便携式收音机以及FEMTO电池等。它旨在满足当今低压应用的需求，是一款功能强大且广泛适用的振荡器产品。

规格参数：

ParametersQTCT220
Output frequency range (Fo)10.000000MHz—52.000000MHz
LogicClipped Sine
Supply voltage (Vdd)2.8,3.0.3.3Vdc±5%
Supply current (Idd)1.5 mAmax.-     10MHz~≤26MHz
2.5 mAmax.-     26MHz~≤52MHz
VCO Option(Tuning Range)See Part Number on Page 1
Operating temperature (Topr)See Part Number on Page 1
Storage temperature (Tsto)-40℃ to+85℃
Start-up time (Tstup)2ms max
Output LevelVop-p=0.8V
Output Load10k|10pF
Control Voltage to reach Pull Range
(Note  1)		0.5V min.
2.5V max
Pulling Range (Note  1)±5 ppm min.
Control Voltage Impedance (Note 1)500k2 min
Phase Noise typ.at 19.2MHz
100Hz
1kHz
10kHz		-115 dBc/Hz
-135 dBc/Hz
-148 dBc/Hz
Frequency Tolerance (Ftol)at 25℃ (Note 2)±2.0ppm max
Power Supply Stability±5%(Fpwr)±0.2ppm max
Load Stability±10%(Fload)±0.2ppm max
Aging±1.0ppm max.Ist year

深圳市新葡萄AMG创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。

推荐资讯

  • Vishay BRCPA9500BKGHWS薄膜条形MOS电容器

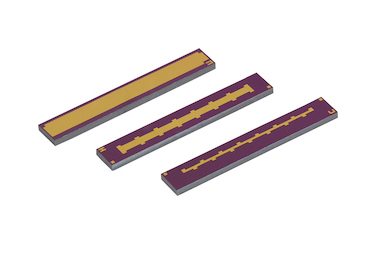

    Vishay BRCPA9500BKGHWS薄膜条形MOS电容器 2024-10-22 08:57:02
