Connor-Winfield CS-018/CS-023晶振

发布时间：2024-05-11 09:15:02     浏览：4462


　　CS-018和CS-023是Connor-Winfield生产的3.2x2.5mm表面贴装AT切割三次泛音的晶体振荡器。这两款晶体振荡器的主要特性包括：

　　频率：两款振荡器的工作频率均为114.285 MHz。

　　频率校准：CS-018和CS-023的频率校准精度为±20ppm。

　　温度范围：它们可以在-40℃至85℃的温度范围内正常工作。

　　封装：采用表面贴装封装，满足RoHS标准且无铅。

　　电气规格：

　　频率稳定性随温度变化(CS-018为-100至1020%，CS-023为-20至20%)

　　电容(Co)为2.5pF

　　驱动电平为500μA @ 100 Vdc

　　储存温度范围为-55℃至125℃

Electrical  Specifications
ParameterMinimumNominalMaximumUnitsNotes
Output Frequency (Fo)
114.285
MHz
Calibration Tolerance @25℃




Model CS-018-100
100ppm
   Model CS-023-20
20Dpm
Frequency Stability vs.Change in Temperature


   Model CS-018-100
100ppm
Model CS-02320
20PDm
Operating Temperature Range:-40
85C
Operation Mode
3rd Overton


Cut
AT Cut


Aging-3
3ppmYea
Shunt Capacitance:(Co)

2.5pFpF
Load Capacitance:(CL)
18
pF
Equivalent Series Resistance @25℃-#80Ohms
Drive Leve=100200uW
nsulation Hesistance
500
Mohm@100  Vdc
Storage lemperature-55
125C

Package  Characteristics
Package      Hermetically sealed ceramic 3.2x2.5mm SMD Package.
         0.01ppm atm,cc/sec.maxamum
               Ordering  Information

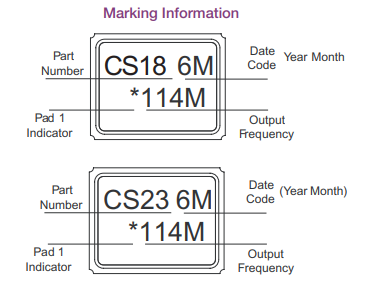

                     CS-018-114.285M
                     CS-023-114.285M
Leakage

相关推荐：

供应Connor-Winfield温度补偿晶体振荡器TCXO

供应Connor-Winfield压控温度补偿晶体振荡器VCTCXO

供应Connor-Winfield压控晶体振荡器VCXO

供应Connor-Winfield恒温晶体振荡器OCXO

供应Connor-Winfield压控恒温晶体振荡器VCOCXO

供应Connor-Winfield时钟同步发生器

供应Connor-Winfield频率转换模块

更多Connor-Winfield晶振产品可咨询新葡萄AMG创展。
