    • Solitron 2N5114/2N5115/2N5116 P沟道JFET

    发布时间：2024-05-21 09:31:52     浏览：2423

    Solitron 2N5114/2N5115/2N5116 P沟道JFET

    　　2N5114/2N5115/2N5116是P沟道JFET晶体管，在应用中具有以下特点和规格：

    　　- 封装：T0-18

    　　- 最大反向栅极源极电压(Vgss)：30V

    　　- 最大栅极电流(Igs)：-90mA(2N5114)、-60mA(2N5115)、-25mA(2N5116)

    　　- 漏源电阻(RDS(on))：75Ω(2N5114)、100Ω(2N5115)、175Ω(2N5116)

    　　- 符合JAN/JANTX/JANTXV标准

    　　- 符合MIL-PRF-19500/476F标准

    　　- 低导通电阻

    　　- 可直接从TTL逻辑或CMOS切换

    　　- 高关断隔离

    　　- 提供S级等效筛选选项

    　　- 重量轻

    　　- MicroSemi的第二来源

    规格参数：

       Part Number    Package      19500/        Breakdown Voltage       Current        R
                                                                                       150N
    2N5114TO-1847630V-90mA75Ω
    2N5115TO-1847630V-60mA1002
    2N5116TO-1847630V25mA175g
    ABSOLUTE MAXIMUM RATINGS
    Gate-Source Voltage30VStorage Temperature65 to 200℃
    Gate Current50mAOperating Junction Temperature-65 to 200℃
    Lead Temperature
    1/16 from case,10 sec    		300℃Power Dissipation
    Derating    		500mM
    3mW°C@T=25℃

    订购信息：

    JAN2N5115 JANTX2N5115JANTXV2N5115
    JAN2N5116JANTX2N5116JANTXV2N5116

    　　这些晶体管适用于需要反相开关或“虚拟接地”开关进入运算放大器的反相输入的场合，可处理±10VAC信号，无需驱动器，仅需+5V逻辑(TTL或CMOS)。在工作时请注意绝对最大额定值，如栅极-源极电压、存储温度、栅极电流、工作结温、引线温度、功耗。


    推荐资讯

    • Linear Systems J500系列电流调节二极管0.192mA至5.6mA
      Linear Systems J500系列电流调节二极管0.192mA至5.6mA 2026-01-05 09:14:06

      SST500系列是Linear Integrated Systems推出的高精度电流调节二极管（CRD），可在宽电压范围内（最高50V）提供稳定的恒定电流（0.192mA~5.6mA），无需额外偏置电路，适用于测试仪器、医疗设备、传感器偏置和LED驱动等场景。相比Vishay/Siliconix的SST502系列，其性能更优、一致性更好，并提供SOT-23封装，支持-55°C~150°C宽温工作，动态阻抗范围0.07MΩ~15MΩ，持续功耗350mW。

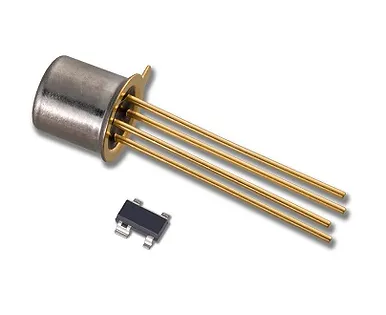

    • Linear Systems的SD210DE/SD214DE和SST210/SST214 N-Channel Lateral DMOS开关
