LSJ74,SST74超低噪声单P通道晶体管Linear Systems

发布时间：2024-05-23 09:10:10     浏览：2321

LSJ74,SST74超低噪声单P通道晶体管Linear Systems

　　LSJ74和SST74是单P通道超低噪声晶体管，适用于音频和声学应用。它们具有以下显著的技术特性：

　　1. 超低噪声水平：在1kHz条件下，表现出极低的噪声水平，适用于对信噪比要求高的应用。

　　2. 高增益：LSJ74的典型Gis为22mS，可有效放大信号。

　　3. 高输入阻抗：减少信号源与晶体管之间的信号损失，提高信号传输效率。

　　4. 低电容：减少高频应用中的失真和相位偏移。

　　此外，这些晶体管还具备其他重要的电气特性：

　　1. 最大限制评级：在不同温度下有相应的最大允许工作温度和功耗限制。

　　2. 击穿电压：具有高的栅极到漏极击穿电压，提高在高电压环境中的稳定性。

　　3. 漏电流与栅极电流：在规定条件下的漏电流和栅极电流限制有助于确保其稳定、可靠的工作。

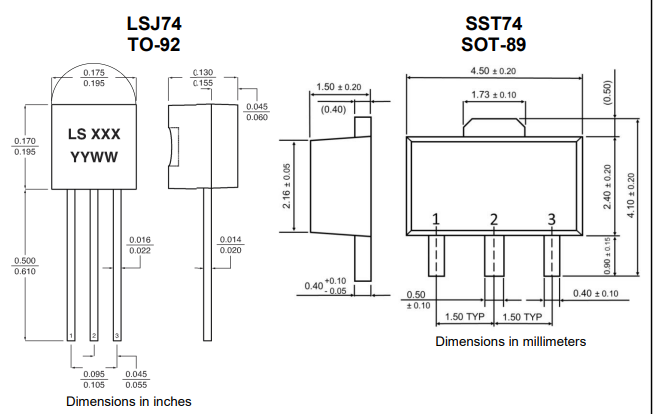

　　LSJ74和SST74可在TO-92和SOT-89封装形式中获得，并提供裸片形式。它们是东芝2SJ74的直接替代品，适用于超低噪声音频/声学应用。

SYMBOLCHARACTERISTICMINTYPMAXUNITS  CONDITIONS
BVgpSGate to Drain Breakdown Voltage25

V  Vos =0V,lg=100μA
VastoFFGate to Source Pinch-off Voltage0.15
2  Vos=-10V,lo=-0.1μA
lDssDrain to Source Saturation
Current		LSJ74A2.6
6.5mA  Vpg=-10V,Vgs=0V
LSJ74B6
-12
LSJ74C-10
20
LSJ74D-17
-30
lgGate Operating Current
50
pA  VoG=-10V,lo=-1mA
gssGate to Source Leakage Current

1nA  Vos =25V,Vps =0V
GissFull Conductance Transconductance822
mS  VoG=-10V,Vcs=0V,f=1kHz
enNoise Voltage
1.9
nV/VHz  Vos=-10V,lo=-2mA,f=1kHz
  NBW=1Hz

4
  Vos=-10V,lo=-2mA,f=10Hz
  NBW=1Hz
CissCommon Source Input Capacitance
105
pF  Vos=-10V,Vcs=0V,f=1MHz
CRSCommon Source Reverse Transfer Cap
32
  Vos=-10V,lo=0A,f=1MHz

相关推荐：

JFET双通道放大器Linear Systems

JFET单通道放大器Linear Systems

新葡萄AMG创展优势代理Linear Systems产品，价格优惠，欢迎咨询。
