Statek CX-1V晶体与PIC16C73A微控制器的结合使用

发布时间：2024-06-17 09:21:12     浏览：2729

Statek CX-1V晶体与PIC16C73A微控制器的结合使用

　　CX-1V 是STATEK 公司的一款晶体，主要用于 200-240 kHz 频率范围内的振荡器设计。 CX-1V 晶体的一些重要参数和推荐使用方法：

　　驱动水平：在 PIC16C73A 微控制器中，CX-1V 的驱动电流(OSC1, OSC2 电流)大约为 12 μA(RMS)，表明它在这种应用中能够提供足够的驱动力。

　　负载电容：根据图片信息，CX-1V 晶体在 200-240 kHz 频率范围内的典型动态电阻是 3 kΩ。它需要一个大约 4.5 pF 的有效负载电容(XTAL)，这通常由外部添加的电容 C1 和 C2 提供。

　　组件推荐：虽然图片中没有直接列出 CX-1V 晶体所需的具体 C1 和 C2 值，但提到参考 Microchip Technology 的数据手册 DS30390E 可以获得适当的工作条件和组件值推荐。Statek 建议在布局时只添加两个电容，其值列在数据表中。

　　布局考虑：图片强调了电路板布局中杂散电容(stray capacitance)对振荡器性能的影响，并建议采取措施来最小化这些杂散电容，如增加额外的接地来减少晶体焊盘到地的杂散电容。

　　应用：CX-1V 晶体与 PIC16C73A 微控制器结合使用时，在 XT 模式下，系统应在 0.5 秒内开始振荡。

　　综上所述，CX-1V 是一款适用于 200-240 kHz 频率范围的晶体，适用于需要精确频率控制的振荡器设计中。在使用时，应参考微控制器制造商(如 Microchip)的数据手册，并结合 Statek 的建议进行电路布局和组件选择，以确保最佳性能。

相关推荐：

Statek高温高冲击引线振荡器

Statek小型石英晶体振荡器

Statek超小型表面贴装石英晶体频率10kHz~250MHz

Statek TS1/TS4温度传感器频率160~350kHz

Statek HGXOHT工业高冲击高温晶体振荡器

更多Statek晶振相关产品信息可咨询新葡萄AMG创展。

推荐资讯

  • 88E1512-A0-NNP2I000以太网收发器Marvell
    88E1512-A0-NNP2I000以太网收发器Marvell 2023-08-11 17:07:17

    Marvell??88E1510/88E1518/88E1512/88E1514设备是个物理层设备，包括一个10/100/1000千兆以太网收发器。88E1512-A0-NNP2I000实现1000BASE-T、100BASE-TX和10BASE-T标准化的以太网物理层部分。

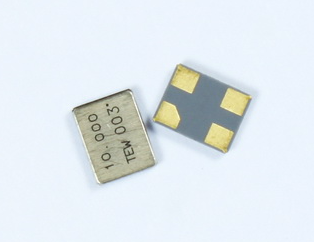

  • Wi2Wi TCX系列高稳定性高冲击TCXO
