Model 845-M低噪声微波合成器BNC

发布时间：2024-06-20 09:30:59 浏览：1815

　　BNC Model 845-M是一款面向宽带应用的低相位噪声合成器，其工作频率范围宽广，最高可达20 GHz。该合成器具备毫赫兹级别的频率分辨率，确保了高精度的信号输出。此外，它还采用了一个高稳定性的内部基准电压源，可以进一步锁相至可编程的外部基准电压源，从而提供更为稳定的信号输出。

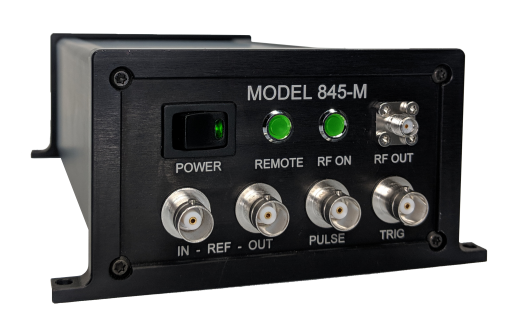

Model 845-M低噪声微波合成器BNC

　　接口与控制

　　Model 845-M配备了USB和LAN接口，这使得用户可以通过标准的通信协议进行远程控制和监控。该�？橹С諷CPI 1999命令集，这意味着用户可以使用标准的编程语言和工具来编写控制脚本，实现自动化操作。

　　电源与软件

　　该�？椴捎猛獠�6V直流电源供电，确保了设备的稳定性和可靠性。此外，Model 845-M还附带了一套SigGen GUI软件包，用户可以通过该软件轻松地进行设备配置、信号监控和数据记录等操作。

　　应用领域

　　Model 845-M的广泛应用领域包括ATE(自动测试设备)、变频器的本地振荡器(LO)、电信/卫星通信以及嵌入式系统等。在这些领域中，低相位噪声和宽带调频的特性使得Model 845-M成为了一个理想的选择。

　　产品特性

　　OEM微波信号源：Model 845-M可以作为OEM(原始设备制造商)的微波信号源，为各种设备和系统提供高质量的微波信号。

　　低相位噪声：低相位噪声特性确保了信号的稳定性和可靠性，对于需要高精度信号处理的应用来说至关重要。

　　快速切换：该合成器具有快速切换的能力，可以快速响应外部控制信号，实现信号的快速切换和调制。

　　宽带直流调频：宽带直流调频功能使得Model 845-M能够覆盖更广泛的频率范围，满足各种应用的需求。

　　内部OCXO基准：采用内部OCXO(恒温晶体振荡器)基准，确保了信号的稳定性和精度。

　　6V直流单电源：使用外部6V直流电源供电，简化了电源系统的设计，同时提高了设备的可靠性。

　　占地面积�。篗odel 845-M采用小型化设计，占地面积�。阌谠诟髦稚璞负拖低持屑�。

规格参数：

通道数	1 个（标准）或 2 个（带 845-M-X)
频率	范围：0.01 至 20 GHz
	分辨率：0.001 Hz
	精度：0.1 ppm
输出功率	+23 分贝
开关速度	180 μs（选件 FS 为 25 μs） *见以下尺寸
相位噪声（1 GHz CW）	1 kHz 偏移：-118 dBc/Hz
	20 kHz 偏移：-128 dBc/Hz
	宽带噪声：-150 dBc/Hz
远程控制（SCPI v1999）	以太网、USB
调制	脉冲（内部和外部模式）以及 FM、相位和线性调频（仅限内部模式）
Sweeps	List, Frequency
尺寸（宽 x 长 x 高），重量	845-M：8.27“ x 4.13” x 2.36 “ [210 x 105 x 60 mm]，2.1 磅 [0.95 kg]
	845-M [可选 FS]： 10.62” x 4.13“ x 2.36” [270 x 105 x 60 mm]，2.2 磅 [1 kg]
	845-M-X：19 英寸 1U 机架式机箱 16.8“ x 18.1” x 1.7“ [426 x 460 x 43 mm]，10 磅 [4.5 kg]
运输尺寸	18x12x9”
装运重量	5 lbs

Berkeley Nucleonics Corporation(BNC)自1963年成立以来，专注于设计和制造高性能射频和微波产品，提供脉冲发生器、延迟发生器、任意波形发生器和数字延迟脉冲发生器等在内的多种高精度电子仪器，广泛应用于实验室测试、科学研究、雷达和通信系统等领域。新葡萄AMG创展代理分销BNC产品，欢迎咨询。
