R5F12068MSP#30通用MCU微控制器Renesas

发布时间：2024-07-29 09:33:40 浏览：3024

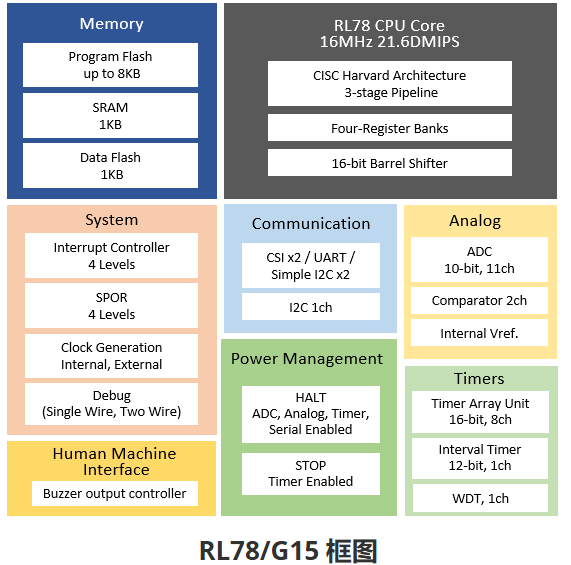

　　R5F12068MSP#30是Renesas公司的RL78/G15系列微控制器中的一种通用MCU。以下是其主要特性和参数：

　　低功耗技术

　　单电源工作电压：2.4 V 至 5.5 V

　　HALT模式

　　STOP模式

　　RL78 CPU核心

　　CISC架构，3级流水线

　　最小指令执行时间：66 ns (高速片上振荡器下)

　　操作频率：最大20 MHz

　　中断源：12个

　　通用寄存器：8位寄存器 x 8 个

　　存储器

　　闪存：4 KB至8 KB

　　RAM：1 KB

　　编程：在停止模式下可进行自编程和背景操作

　　振荡器

　　选择范围：16 MHz、8 MHz、4 MHz、2 MHz和1 MHz

　　时钟特性

　　时钟源：1个内部高速、1个内部低速和1个外部低速

　　可编程时钟输出

　　工作温度范围

　　消费应用：-40°C 至 +85°C

　　工业应用：-40°C 至 +105°C

　　扩展工业应用：-40°C 至 +125°C

　　电源管理和复位功能

　　片上可选择的断电复位电路

　　串行接口

　　简化SPI：1/2通道

　　UART：1通道

　　I?C：1/2通道

　　定时器

　　16位定时器：8个通道

　　12位区间定时器：1个通道

　　看门狗定时器：1个

　　A/D转换器

　　精度：8/10位

　　输入通道数：11至16通道

　　内部基准电压：0.815 V

　　比较器

　　1或2通道

　　操作模式：高速模式、低速模式

　　参考电压：外部参考

　　I/O端口

　　18个I/O口，支持开漏和片上拉电阻

　　其他

　　BCD校正电路

　　该微控制器适用于需要低功耗和高效能的小型嵌入式系统，如家电控制、便携式设备、传感器接口等。

型号：

Product ID	程序存储器（KB）	内存（KB）	温度范围	中央处理器	数据闪存（KB）	电源电压（V）	工作频率（最大值）（MHz）	产品尺寸（mm）
R5F12068MSP#30	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12017ASP#10	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017ASP#30	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017ASP#50	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017GSP#10	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017GSP#30	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017GSP#50	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017MSP#10	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017MSP#30	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12017MSP#50	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018ASP#10	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018ASP#30	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018ASP#50	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018GSP#10	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018GSP#30	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018GSP#50	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018MSP#10	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018MSP#30	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12018MSP#50	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 4 x 1.45
R5F12047ASP#10	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047ASP#30	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047ASP#50	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047GSP#10	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047GSP#30	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047GSP#50	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047MSP#10	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047MSP#30	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12047MSP#50	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048ASP#10	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048ASP#30	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048ASP#50	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048GSP#10	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048GSP#30	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048GSP#50	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048MSP#10	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048MSP#30	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12048MSP#50	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 5 x 1.725
R5F12067ASP#30	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12067ASP#50	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12067GSP#30	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12067GSP#50	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12067MSP#30	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12067MSP#50	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12068ASP#30	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12068ASP#50	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12068GSP#30	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12068GSP#50	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12068MSP#50	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	4 x 6 x 1.45
R5F12007ANS#10	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007ANS#30	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007ANS#50	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007GNS#10	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007GNS#50	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007MNS#10	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007MNS#30	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007MNS#50	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008ANS#10	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008ANS#30	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008ANS#50	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008GNS#10	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008GNS#50	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008MNS#10	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008MNS#30	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047ANA#00	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047ANA#20	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047GNA#00	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047GNA#20	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047GNA#40	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047MNA#00	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047MNA#20	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047MNA#40	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048ANA#00	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048ANA#20	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048ANA#40	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048GNA#20	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048GNA#40	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048MNA#00	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048MNA#20	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048MNA#40	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12007GNS#30	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008GNS#30	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12008MNS#50	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12048GNA#00	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12047ANA#40	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16	3 x 3 x 0.8
R5F12017ASP#70	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12017GSP#70	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12017MSP#70	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12018ASP#70	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12018GSP#70	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12018MSP#70	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12047ASP#70	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12047GSP#70	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12047MSP#70	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12048ASP#70	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12048GSP#70	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12048MSP#70	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12007ANS#70	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12007GNS#70	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12007MNS#70	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12008ANS#70	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12008GNS#70	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12008MNS#70	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12047ANA#60	4	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12047GNA#60	4	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12047MNA#60	4	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
R5F12048ANA#60	8	1	-40 to 85°C	RL78	1	2.4 - 5.5	16
R5F12048GNA#60	8	1	-40 to 105°C	RL78	1	2.4 - 5.5	16
R5F12048MNA#60	8	1	-40 to 125°C	RL78	1	2.4 - 5.5	16
