Connor Winfield 7115,7125,7135表面贴装晶振5V

发布时间：2024-09-02 09:40:51     浏览：3716

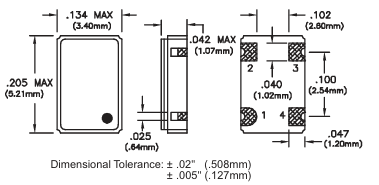

　　Connor Winfield的型号7115、7125和7135是专为精密时钟应用设计的表面贴装晶体振荡器。这些振荡器采用5V HCMOS技术，尺寸为5 x 3.2mm，适用于高密度贴装的大规模生产。它们的特点包括宽频率范围(1.8MHz至50MHz)、无铅认证、三状态启用/禁用功能，以及不同的频率公差(7115为±25ppm，7125为±50ppm，7135为±100ppm)。

Connor Winfield 7115,7125,7135表面贴装晶振5V

　　这些晶振的工作温度范围为0至70°C，采用陶瓷表面贴装封装，并使用胶带和卷轴包装。此外，它们还具有以下运行规格：

　　频率范围：1.8MHz至50MHz

　　频率公差：7115为-25至25ppm，7125为-50至50ppm，7135为-100至100ppm

　　工作温度范围：0°C至70°C

　　供应电压：4.5V至5.5Vdc

　　供应电流：最大45mA

　　在输入特性方面，这些晶振支持的使能电压最小为2.2Vdc，禁用电压最大为0.8Vdc，使能和禁用时间均为最大100ns。HCMOS输出特性包括：

　　负载：最大50pF

　　电压：高电平电压最小4.50Vdc，低电平电压最大0.55Vdc

　　电流：高电平电流最小-16mA，低电平电流最大16mA

　　占空比：40%至60%

　　上升/下降时间：最大5ns

　　启动时间：最大10ms

　　抖动：最大5ps RMS

相关推荐：

供应Connor-Winfield温度补偿晶体振荡器TCXO

供应Connor-Winfield压控温度补偿晶体振荡器VCTCXO

供应Connor-Winfield压控晶体振荡器VCXO

供应Connor-Winfield恒温晶体振荡器OCXO

供应Connor-Winfield压控恒温晶体振荡器VCOCXO

供应Connor-Winfield时钟同步发生器

供应Connor-Winfield频率转换�？�

更多Connor-Winfield晶振产品可咨询新葡萄AMG创展。

推荐资讯

  • LS1028A/LS1018A工业与汽车应用处理器NXP
    LS1028A/LS1018A工业与汽车应用处理器NXP 2025-01-02 08:55:01

    NXP LS1028A/LS1018A芯片相关介绍，LS1028A有两个核心，LS1018A为单核，核心为32/64位ARM Cortex-A72，最高1.5GHz，有一定缓存配置；内存控制器支持DDR3L/DDR4 SDRAM且支持ECC；支持多种高速串行接口并提供SerDes通道；内置LCD控制器支持高分辨率显示，GPU支持多种图形标准且有特定速率；集成TSN-capable以太网相关组件；有多种外设接口、DMA控制器、中断控制器与监控单元；采用FC-PBGA封装；适用于网络、工业、打印等领域，因能源高效、集成度高和成本效益受青睐。

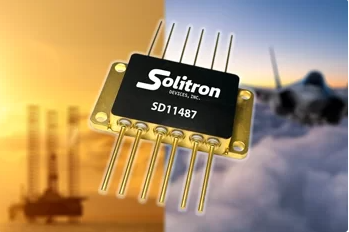

  • Solitron SD11487 SiC半桥电源�？�
