    MUN123C01-SGB：TI TPSM861253降压电源�？榈睦硐胩娲桨�

    发布时间：2024-09-06 14:05:13     浏览：2134

    　　在现代电子设备中，高效、紧凑的电源管理解决方案至关重要。TI德州仪器的TPSM861253是一款广受欢迎的同步降压电源�？椋云涓吖β拭芏�、简单易用的设计和广泛的应用范围而闻名。然而，对于寻求更高集成度、更小尺寸和更优性能的设计工程师来说，Cyntec的MUN123C01-SGB提供了一个极具吸引力的替代方案。

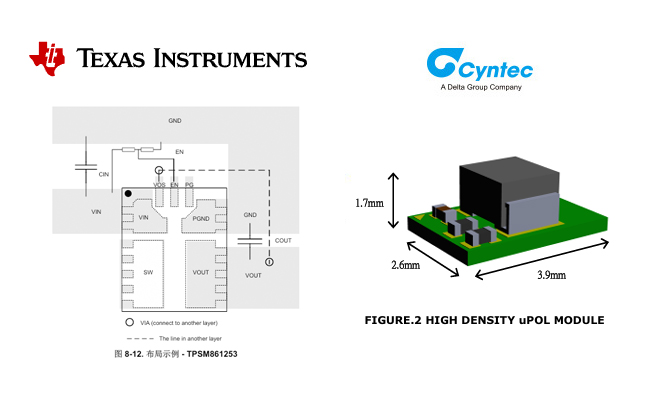

    MUN123C01-SGB：TI TPSM861253降压电源�？榈睦硐胩娲桨�

    品牌型号电流输入电压输出电压尺寸
    TITPSM8612531A3-17V3.3V3.3mm × 4mm × 2mm
    CyntecMUN123C01-SGB1A4.5~16.0V3.3V3.9mm × 2.6mm × 1.7mm

    　　TPSM861253概述

    　　TPSM861253是一款输入电压范围为3V至17V的高效同步降压�？椋С指叽�1A的连续电流。该�？椴捎肍CCM(Forced Continuous Conduction Mode)模式运行，确保在所有负载条件下保持相同的频率和较低的输出纹波。其3.3V固定输出电压和集成的分压电阻器及前馈电容器，使得设计更加简便。此外，TPSM861253还集成了全面的保护功能，包括OVP(过压保护)、OCP(过流保护)、UVLO(欠压锁定)、OTP(过温保护)和UVP(欠压保护)，确保系统的安全性和可靠性。

    　　MUN123C01-SGB：更紧凑、更高效的替代方案

    　　Cyntec的MUN123C01-SGB是一款非隔离型DC-DC转换器，专为需要高密度集成和紧凑尺寸的应用而设计。其输入电压范围为4.5V至16V，输出电压固定为3.3V，与TPSM861253的输出电压完全匹配。MUN123C01-SGB的最大输出电流为1A，与TPSM861253相当，但其封装尺寸仅为3.9mm × 2.6mm × 1.7mm，比TPSM861253的3.3mm × 4mm × 2mm封装更为紧凑。

    　　MUN123C01-SGB集成了PWM开关稳压器、高频功率电感和大部分元件，减少了外部元件的使用，简化了设计布局。其内部软启动功能和非闭锁过流保护(OCP)进一步增强了系统的可靠性。此外，MUN123C01-SGB还具备输入欠压锁定(UVLO)功能，确保在输入电压不足时保护系统。

    　　性能对比

    　　尽管TPSM861253在市场上享有盛誉，但MUN123C01-SGB在多个方面提供了更优的性能：

    　　1. 尺寸与封装：MUN123C01-SGB的封装尺寸更�。屎峡占涫芟薜挠τ�。

    　　2. 集成度：MUN123C01-SGB集成了更多的元件，减少了外部元件的使用，简化了设计。

    　　3. 效率：在12V输入至3.3V输出的条件下，MUN123C01-SGB的峰值效率可达88%，略高于TPSM861253。

    　　4. 保护功能：MUN123C01-SGB具备非闭锁过流保护和输入欠压锁定功能，进一步增强了系统的安全性。

    　　应用领域

    　　MUN123C01-SGB和TPSM861253均适用于多种应用领域，包括DSL调制解调器、液晶电视、便携式电视和接入点路由器等。然而，MUN123C01-SGB的紧凑尺寸和高集成度使其在便携式设备和空间受限的应用中更具优势。
