Glenair CB系列插头连接器CBG07A1L0,CB10G1L0

发布时间：2024-09-10 10:19:09     浏览：2658

　　Glenair的CB系列插头连接器是一款高性能的多针电连接器，广泛应用于需要高可靠性和环境保护的应用场景。以下是关于该系列插头连接器的详细介绍：

7针插头连接器10针插头连接器

　　主要特点：

　　1. 插头类型：

　　Style 1：带有旋转花键的插头，配合Glenair 809-060热缩套管使用。插头具有防水密封功能，镀铍铜的EMI弹簧提高了接地性能，重量为7g。

　　Style 2：带有M14公制螺纹的插头，可与PG适配器和尾罩一起使用。重量同样为7g。

　　2. 接触针数量：

　　7针插头：适用于较小的连接需求，通常用于紧凑型设备。

　　10针插头：提供更多的连接点，用于复杂设备的信号传输。

　　型号：

　　7针插头连接器：



Body
Style
No.of
Contacts		Polarizing
Position 1
(White)		Polarizing
Position 2
(Yellow)		Polarizing
Position 3
(Green)		Polarizing
Position 4
(Pink)
Fig.17 CBG07A1L0CBG07A2L0CBG07A3L0CBG07A4L0
Fig.27 CBG07E1L0CBGO7E2L0CBG07E3L0CBGO7E4L0
Fig.17 CB07A1L0*CB07A2L0*CB07A3L0*CB07A4L0*
Fig.27 CB07E1L0*CB07E2L0*CB07E3L0*CB07E4L0*

10针插头连接器：

Body
Style		No.of
Contacts
Polarizing
Position N
(White)
Polarizing
Position W
(Blue)
Polarizing
Position X
(Violet)		Polarizing
Position Y
(Chrome
Yellow)
Polarizing
Position Z
(Dark  Red)
Fig.110 CB10G1L0 CB10G2L0CB10G3L0CB10G4L0CB10G5L0
Fig.210 CB10E1L0CB10E2L0CB10E3L0CB10E4L0CB10E5L0

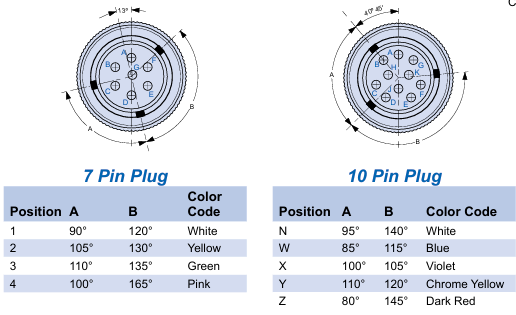

插头连接器配合面和关键位置：

　　插头连接器配合面和关键位置：

　　

　　物理尺寸：

　　7针插头的外径为18.0mm，最大深度为21.0mm。

　　10针插头的外径同样为18.0mm，最大深度为18.3mm。

　　- 两款插头均采用了符合标准的圆形设计，确保了设备间的连接稳固可靠，并且方便安装与拆卸。

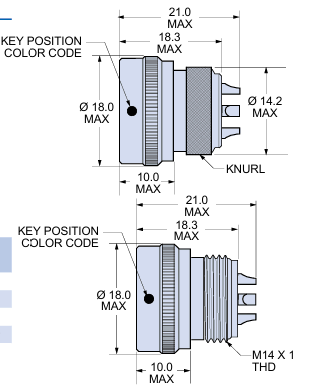

Glenair CB系列插头连接器尺寸图

　　应用场景：

　　CB系列插头连接器通常用于要求较高电磁兼容性和环境密封性能的应用领域，如军事、航空航天和工业自动化等领域。其高耐用性和多极化设计使其非常适合复杂环境下的精确信号传输。

更多Glenair连接器相关产品信息可咨询新葡萄AMG创展。
