Fischer MiniMax系列：引领高密度小型化连接的新时代

发布时间：2024-09-12 09:11:05     浏览：1530

　　在不断追求技术创新和性能优化的道路上，Fischer Connectors再次突破界限，推出了其超小型、坚固耐用的连接器、电缆组件和电子解决方案系列的新扩展。这一系列产品旨在满足在空间极其有限的应用中对高速数据采集和传输的需求，即使在恶劣的操作环境中也能保持卓越性能。

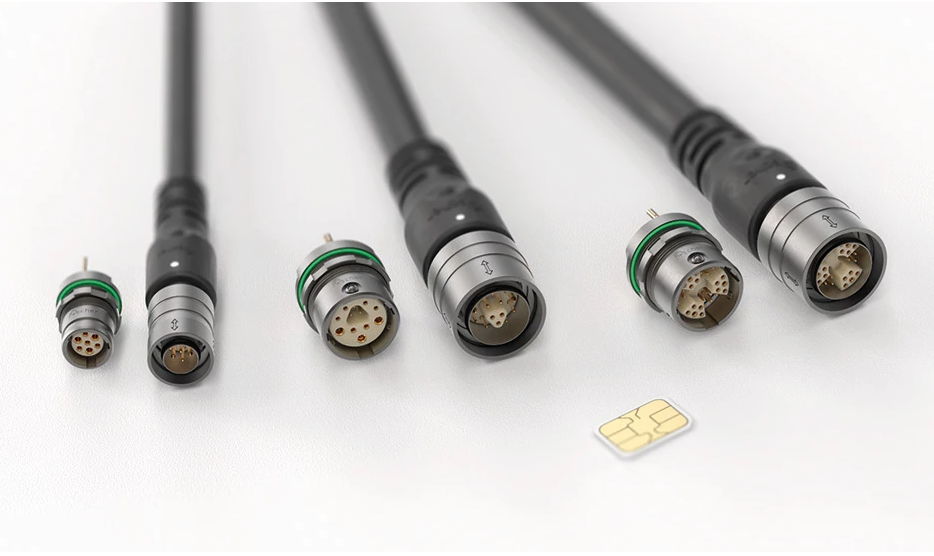

Fischer MiniMax?系列超小型、坚固耐用的连接器

　　Fischer MiniMax?系列的新亮点

　　1. 新的引脚布局配置

　　Fischer MiniMax?系列的旗舰产品线现已包括三个连接器及其相关电缆，提供了在引脚布局、主体尺寸和数据速度方面的新选项。其中，? 10 mm插座中的7个触点(4个信号，3个电源)，配置高达22 AWG，并提供三种锁定机制(快速释放、推挽、螺丝)，为Nett Warrior连接生态系统和其他坚固应用设计更小设备提供了完美替代方案。

　　2. 新主体尺寸

　　? 14 mm(尺寸10)的新主体尺寸，配备12个信号和电源触点，支持USB 3.2 Gen 2(10 Gbit/s，1m)和高达8A的高功率，适用于高速对讲盒和下一代集线器。

　　3. 新型超高密度

　　同样为? 14 mm(尺寸10)的主体，但配备了30个触点(24个信号，6个电源)，支持多协议数据传输(如HDMI、USB、以太网)，并扩展了用于仪器应用、无人系统以及传感器和物联网互连的流行高密度布局产品。

　　提高设计灵活性

　　MiniMax系列通过增加密度并优化封装因素，为各种轻巧和紧凑的解决方案提供了更高的设计灵活性。从各种连接器配置，到具有直式、直角或60°包覆成型的电缆组件，再到电子解决方案，包括集线器、闪存驱动器和柔性PCB电路，均可根据整个电子系统和生态系统的尺寸、重量和功率(SWaP)要求量身定制。

　　设计集成的优势

　　在设计集成方面，较小的连接性产生了更大的优势。例如，直径为12 mm的插座(尺寸08)具有多达24个电源和信号触点，与具有相似触点数量的标准插座相比，可节省高达45%的空间。此外，Fischer MiniMax?系列可减轻高达75%的重量，实现了尺寸和重量的减小，最大限度地提高了性能，同时最大限度地减少了集成负担。

　　主要可靠性特性

　　Fischer MiniMax?系列的主要可靠性特性包括5,000次插拔、360° EMC屏蔽、IP68密封-20m/24h、气密性达到10-6mbar l/s，高耐腐蚀性，工作温度为-40 °C至+135 °C，盲插，以及三种安全锁定机制(快速释放、推拉、螺钉)。这些特性确保了产品在恶劣环境中的持久性能和可靠性。
