WYO222MCMBF0KR陶瓷圆盘高频电容器VISHAY

发布时间：2024-09-29 10:06:08     浏览：2641

　　WYO222MCMBF0KR是一款由VISHAY生产的单层陶瓷电容器。该电容器由两面镀银的陶瓷盘构成，这种设计有助于提高电容器的导电性能和可靠性。连接引线采用直径为0.6毫米的镀锡铜线，这种材料的选择确保了良好的电气连接和耐腐蚀性。

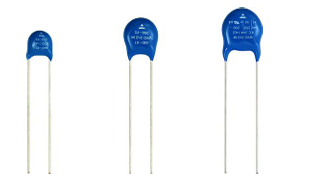

WYO222MCMBF0KR陶瓷圆盘高频电容器VISHAY

　　电容器提供直线或扭结引线两种形式，引线间距可选择5.0mm或7.5mm，以适应不同的安装需求。外部的涂层采用符合UL 94 V-0标准的蓝色阻燃环氧树脂，这种材料不仅提供了良好的机械保护，还确保了电容器在高温或火灾情况下的安全性。

　　在特性方面，WYO222MCMBF0KR符合IEC 60384-14标准，具有高可靠性、宽范围的电容值和多种引线风格。它是一种单层交流圆盘安全电容器，适用于多种应用场景，包括X1和Y2类别的行对行滤波、线对地滤波、EMI/RFI抑制和滤波，以及主辅耦合(SMPS)。

　　电容范围从1.0 nF到12 nF，电容公差为±20%。在500 VDC电压下，绝缘电阻至少为6000 MΩ(60秒)。额定电压根据应用类别不同而有所区别，X1类为440 VAC, 50 Hz，而Y2类为250 VAC, 50 Hz。测试电压包括2500 VAC, 50 Hz, 2秒的组件测试，以及1500 VAC, 50 Hz, 60秒的随机抽样测试和2000 VAC, 60 Hz, 60秒的耐电压涂层测试。

规格参数：

CAPACITANCE
C  (pF)		CAPACITANCE
TOLERANCE		B0DY
DIAMETER
DMAx. (mm)		B0DY
THICKNESs
SMax. (mm)		LEAD
SPACING (1)
F(mm)
±1 mm		LEAD
DIAMETEB( 1
d  (mm)
±0.05 mm		WIDTH(1
V(mm)
±0.5 mm		PART NUMBER
MISSING DIGITS
SEE  ORDERING
cODE BELOW
1000 ±20 %6.5 4.5 5.0 0.6 1.4 WYO102#CM###KR
1500 8.0 WYO152#CM###KR
1800 8.0 WYO182#CM##KB
2200 9.0 WYO222#CM###KR
2500 9.0 WYO252#CM###KR
3300 11.0 7.5 WY0332#CM###KR
4700 12.5 WYO472#CM###KR
5000 12.5 WYO502#CM###KR
6800 17.0 1.6 WYO682#CM###KR
8200 17.0 WYO822#CM###KR
10000 21.0 WYO103#CM###KR
12000 21.0 WYO123#CM###KR
型号：

WYO332MCMYCRKR

WYO472MCMCRCKR

WYO222MCMBREKR

WYO222MCMYAOKR

WYO222MCMTARKR

WYO472MCMCRAKR

WYO222MCMBRCKR

WYO102MCMBDOKR

WYO102MCMTCRKR

WYO182MCMBLAKR

WYO332MCMCRBKR

WYO102MCMBRAKR

WYO502MCMCLAKR

WYO472MCMDRUKR

WYO472MCMBBOKR

WYO332MCMBRAKR

WYO222MCMCFOKR

WYO102MCMQCOKR

WYO222MCMCFGKR

WYO102KCMBLAKR

WYO102KCMBFOKR

WYO222MCMDRYKR

WYO102MCMBRCKR

WYO152MCMBBOKR

WYO252MCMTARKR
