Norsat Q1000H Q波段低噪声块下变频器LNB

发布时间：2024-10-10 09:07:55 浏览：1726

　　 Q1000H 是一款在 Q 波段工作的低噪声块下变频器(LNB)，由Norsat International Inc.推出，该公司是为远程和具有挑战性的应用提供定制通信解决方案的供应商。这款产品是全球首款在 Q 波段运行的 LNB，标志着卫星通信技术的一个重要进步。

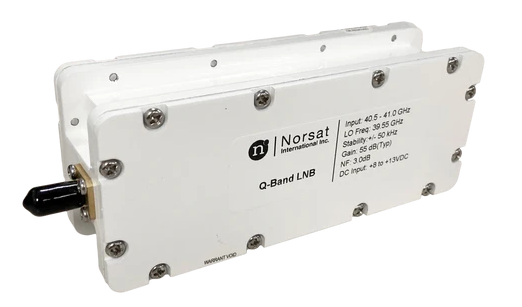

Norsat Q1000H Q波段低噪声块下变频器LNB

　　主要特点和规格：

　　1. 频率范围： Q1000H 在 40.5 – 41.0 GHz 的频段内工作，覆盖 Q 波段。

　　2. 应用领域：它适用于 Q 波段卫星计划的实验和开创性工作，支持卫星通信、遥感、地面微波通信和射电天文学研究。

　　3. 技术规格：

　　噪声系数：最大 3 dB(室温下)。

　　本振(L.O.)稳定性：最大 ± 50 KHz。

　　相位噪声(SSB)：

　　- 最大 -70 dBc/Hz 在 1 kHz 偏移。

　　- 最大 -80 dBc/Hz 在 10 kHz 偏移。

　　- 最大 -90 dBc/Hz 在 100 kHz 偏移。

　　输入电压驻波比(VSWR)：最大 2.0 : 1。

　　输出电压驻波比：最大 1.8 : 1。

　　增益：最小 50 dB，最大 60 dB。

　　增益平坦度： ≤ 3 dB p-p(全频带)。

　　输出 1dB 压缩点(P1dB)：最小 + 5 dBm。

　　4. 电源和接口：

　　直流电源： +10V 至 +13V。

　　直流电流：最大 1000 mA。

　　输入接口(防水)： WR-22 波导槽。

　　输出接口(防水)： F-连接器(75 欧姆)和 N-连接器(50 欧姆)。

　　5. 物理尺寸和重量：

　　尺寸： 146 mm x 55 mm x 39 mm(5.75 英寸 x 2.16 英寸 x 1.53 英寸)。

　　重量： 700 g(24.70 盎司)。

　　6. 工作和存储温度：

　　工作温度： -40 至 +50°C。

　　存储温度： -40 至 +80°C。

　　7. 频率和本振(L.O.)：

　　频率带： 40.5 - 41.0 GHz。

　　本振频率： 39.55 GHz。

　　中频(IF)频率： 950 - 1450 MHz。

　　随着 5G 的到来和 6G 的准备，Q 波段预计将成为未来十年卫星行业的一个关键频段。Norsat 的 Q1000H LNB 旨在推动这一转变，为下一代卫星通信技术的发展提供支持。
