    • Glenair 7引脚滤波器插座CB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F

    发布时间：2024-11-01 10:48:10     浏览：1637

    　　GlenairCB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F属于CB系列“PogoPin”连接器，是一种 7针滤波锁紧螺母插座，用于后面板安装，专为减小高频电气干扰而设计，符合欧洲标准的CB07连接器规范。

    Glenair 7引脚滤波器插座CB07C1L1F,CB07C2L1F,CB07C3L1F,CB07C4L1F

    7 Pin Filter Receptacle
    Polarizing
    Position
    (White)    		Polarizing
    Position 2
    (Yellow)    		Polarizing
    Position 3
    (Green)    		Polarizing
    Position 4
    (Pink)
    CB07C1L1FCB07C2L1FCB07C3L1FCB07C4L1F

    　　产品概述

    　　材质：外壳为不锈钢，表面镀黑铬。

    　　插针材质：铜合金，表面镀金，确保良好的导电性能和耐腐蚀性。

    　　密封性：硅胶O形密封圈，防水等级为IP68，符合MIL-STD-810标准，支持1米水深浸泡。

    　　使用寿命：能承受5000次插拔，适合恶劣环境使用。

    　　产品规格

    　　电容：在25°C、1 kHz条件下为3000 pF，耐压1 Vrms。

    　　耐压(DWV)：最高支持50 V DC。

    　　最大电流：2.5安培。

    　　绝缘电阻：至少5000兆欧，保证高绝缘性能。

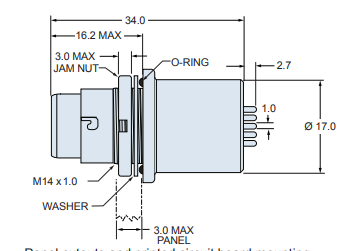

    　　结构与安装

    　　锁紧螺母：不锈钢材质，表面镀黑铬，用于固定在面板上，最大锁紧厚度为3.0毫米。

    　　安装孔尺寸：M14 x 1.0螺纹安装，适合常见面板厚度。

    　　PCB焊接点模式：标注有安装孔和焊接点的具体尺寸，确保匹配电路板安装要求。

    　　面板与电路板安装

    　　图中显示了该插座的PCB安装孔的尺寸图和位置标记，使得用户可以精确安装和连接。

    　　其他特性

    　　尺寸：外径为20毫米，插孔直径为17毫米。

    　　O形圈位置：面板与插座接触处有O形圈，确保防水密封效果。

    　　插孔排列：图中标明了各插孔的位置和角度，为插头与插座的正确对接提供指导。

    　　总体来说，该产品非常适合用于需要高可靠性、抗干扰能力强的电气连接场合，尤其是在恶劣的环境中。
