    2. Norsat BDC-XT1000F单频段X波段下变频器(BDC)

    发布时间：2024-11-04 14:19:33     浏览：1995

    　　这款Norsat的BDC-XT1000是为卫星通信设计的高性能信号转换设备，适用于需要在X波段进行信号下变频的应用。它具有稳定的本振频率、低噪声系数和高转换增益，确保了信号的质量和可靠性。此外，它的设计紧凑，便于安装和携带，适用于各种移动和固定卫星通信系统。

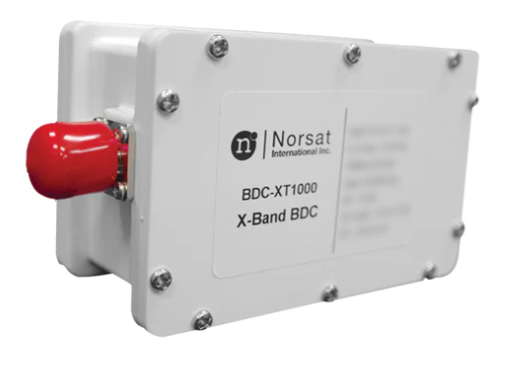

    Norsat BDC-XT1000F单频段X波段下变频器(BDC)

    　　关键规格：

    　　频段：X波段

    　　外部参考频率：10 MHz(正弦波)，功率范围±5 dBm

    　　输入频率范围：8.00 - 8.70 GHz

    　　本振频率(LO)：7.05 GHz

    　　本振稳定性：依赖于外部参考

    　　噪声系数：最大13 dB(室温下)

    　　本振数量：单频段

    　　输出频率范围：950 - 650 MHz

    　　射频规格：

    　　转换增益：最大33 dB，最小27 dB，典型30 dB

    　　增益平坦度：全频段内≤ 4 dB峰峰值

    　　输入电压驻波比(VSWR)：最大2.2:1

    　　输出1 dB压缩点(P1dB)：最小+5 dBm

    　　相位噪声：单边带(SSB)最大值，取决于外部参考

    　　电气规格：

    　　电源需求：15 - 24 V

    　　接口规格：

    　　射频输入连接器：N型，50欧姆

    　　射频输出连接器：F型，75欧姆

    　　环境规格：

    　　工作温度：-40至+60°C

    　　存储温度：-50至+70°C

    　　物理规格：

    　　产品尺寸：长108 x 宽80 x 高42 mm

    订购信息：

    BDC-XT1000订购信息
