EZ-PT86相位稳定同轴电缆EZ Form Cable

发布时间：2024-11-06 09:14:21     浏览：1613

EZ-PT86相位稳定同轴电缆EZ Form Cable

　　特点与优势：

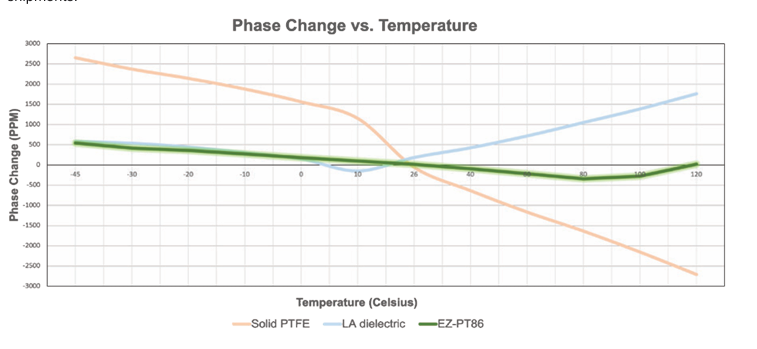

　　出色的温度相位稳定性

　　没有标准介质中发现的“特氟龙?膝”效应

　　提供铜或铝护套

　　提供多种镀层选项

　　提供.086英寸配置的定制电缆组件

　　提供.086英寸半刚性散装电缆

　　AS9100D认证：

　　EZ Form Cable 的 EZ-PT86 相位稳定半刚性电缆是该公司在半刚性电缆技术上的最新突破。该产品已通过AS9100D认证，确保其符合航空航天和国防工业的高质量标准。

　　机械特性：

　　内导体直径：0.0226英寸

　　介质直径：0.065英寸

　　外导体直径：0.086英寸

　　内弯曲半径：最小0.250英寸

　　重量：每100英尺1.4磅

　　工作温度：-55°C至+125°C

　　电气特性：

　　特性阻抗：标称50欧姆

　　传播速度：标称81%

　　介质常数：1.47

　　耐电压：5000Vrms

　　电晕熄灭电压：1500Vrms

　　最大工作频率：79GHz

  Typical Attenuation and Power
Frequency(GHz)db/100 ftPower(watts CW)
0.5 14.7 300
1.0 21.1 235
5.0 49.9 105
10.0 73.4 73
18.0 102.9 54



Part NumberOuter Conductor MaterialPlating
EZ-PT86CopperN/A
EZ-PT86-SPCopperSilver
EZ-PT86-TLCopperTin-lead
EZ-PT86-TPCopperTin
EZ-PT86-AL-SPAluminumSilver
EZ-PT86-AL-TLAluminumTin-lead
EZ-PT86-AL-TPAluminumTin

EZ Form 电缆提供一流的客户服务，灵活且反应迅速，从快速报价到业内最短的交货时间。

深圳市新葡萄AMG创展科技有限公司，授权代理EZ Form产品，欢迎咨询。
