Ampleon C5H3438N110D功率GaN晶体管3.3-5.0GHz

发布时间：2024-11-07 09:03:57     浏览：2696

　　Ampleon C5H3438N110D是110W GaN Doherty射频功率晶体管，专为基站应用设计，工作频率范围为3400 MHz至3800 MHz。

Ampleon C5H3438N110D功率GaN晶体管3.3-5.0GHz

　　产品特性

　　紧凑封装：采用8 mm x 8 mm的QFN封装，节省空间，便于集成。

　　5G mMIMO优化：专为5G大规模多输入多输出(mMIMO)应用优化，提高信号处理效率。

　　高效率Doherty配置：采用Doherty放大器配置，提高功率效率，降低能耗。

　　宽带操作：设计用于宽带操作，适应不同频率的信号放大需求。

　　内部匹配：内部匹配设计简化了布局和使用，无需额外的外部匹配网络。

　　数字预失真能力：具有优秀的数字预失真(DPD)能力，提高信号质量和系统性能。

　　应用领域

　　适用于3400 MHz至3800 MHz频率范围内的基站射频功率放大。

　　适用于多载波应用，满足现代通信系统对高带宽和高数据速率的需求。

　　技术参数

　　频率范围：3400 MHz至3800 MHz。

　　输出功率：在5 dB增益压缩下，名义输出功率为110W。

　　漏源电压(VDS)：在平均功率17W时为48V。

　　功率增益(Gp)：在平均功率17W时，功率增益范围为13.6至15 dB。

　　漏极效率(ηD)：在平均功率17W时，漏极效率范围为55%至62%。

　　Ampleon是一家全球领先的射频和功率半导体解决方案提供商，提供包括射频功率放大器、收发器、射频开关、驱动电路和功率控制器等在内的广泛产品线，适用于4G LTE、5G NR基础设施、广播、工业等多个领域，深圳市新葡萄AMG创展科技有限公司优势分销Ampleon产品线，欢迎咨询了解。

推荐资讯

  • BSS52 TO-39封装NPN达林顿晶体管Solitron Devices
    BSS52 TO-39封装NPN达林顿晶体管Solitron Devices 2025-10-14 08:59:41

    Solitron Devices的BSS52是一款工业级NPN达林顿晶体管，采用TO-39金属封装，兼具高增益（hFE 1000-2000@10V/150-500mA）与强电流能力（1A连续/2A峰值）。典型饱和压降1.3V(IC=500mA)、开关速度1μs开启/5μs关断，配合50nA极低漏电流，特别适合严苛环境下的高增益放大应用，参数规格完全兼容飞利浦同型号产品。

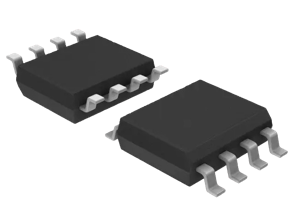

  • DEI线路接收器DEI1041系列
