ANDON H15-314-A77-G10高温200°C适配器插座

发布时间：2024-12-02 10:17:59     浏览：1481

ANDON H15-314-A77-G10高温200°C适配器插座

　　Andon的Hi-Temp 200°C Closed Frame IC系列H15组件适配器插座是为适应不同配置的组件而设计的，以便与PC或线绕电路板的预设结构相匹配。以下是该产品的详细介绍：

　　产品特点：

　　1. 高温耐受性：能够承受高达250°C的温度，适用于高温环境。

　　2. 阻燃性：插座材料为阻燃的，符合MIL-M-14G标准，类型为SDG-F。

　　3. 机械安全性：通过绝缘材料集成和模塑，提供最佳的机械安全性。

　　4. 绝缘覆盖：最大绝缘覆盖，防止在高冲击和振动环境中发生短路。

　　5. 易于插入：具有引导斜面，便于设备插入。

　　6. 刚性端子：确保在PCB上准确安装。

　　特殊特性和优势：

　　- 双列直插式组件适配器插座，适用于低轮廓、高密度封装。

　　- 插座一端有切口，用于定位方向。

　　- 提供圆形、焊接杯或分叉引脚样式，以适应不同的定制应用需求。

　　规格参数：

　　电镀：终端：G10金10μ。

　　绝缘材料：Diallyl Phthalate，符合MIL-M-14G, TYPE SDG-F标准。

　　UL等级：94V-0。

　　端子材料：黄铜，符合QQ-B-626标准。

　　电阻：最小5K兆欧姆(MIL-STD-1344 Method 3003)。

　　介电耐压：在60Hz下至少600V(MIL-STD-202 Method 301)。

　　工作温度：200°C。

　　阻燃性：UL 94V-0。

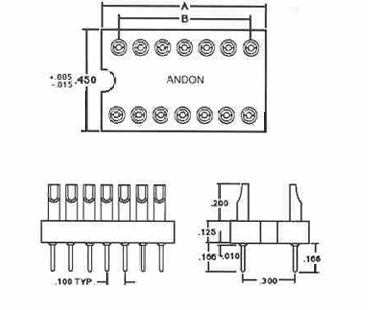

　　产品型号和尺寸：

PART#TYPE#OF
PINS		  A DIM.
  +.005+.010		B DIM.
E0.SP@.100 Ea
H15-314-A77-G10Round Pn14 .750 .600
H15-316-A77-G10Round Pin16 .850 .700
H15-314-A38-G10Solder Cup14 .750 .600
H15-316-A36-G10Solder Cup16 .850 .700
H15-314-A06-G10Bturcated Pin14 .750 .600
H15-316-A06-G10BlurcatedPio16 .850 .700

　　这些组件适配器插座适用于需要在高温环境下工作的电子设备，如汽车、工业控制和航空航天等领域。它们可以适应不同配置的组件，确保在PC或线绕电路板上的准确安装。
