MSD5xA1G系列3.3V晶体控制振荡器(XO)Connor Winfield

发布时间：2024-12-26 09:13:15     浏览：3447

　　Connor Winfield MSD5xA1G系列是密封表面贴装3.3V晶体控制振荡器(XO) HCMOS / TTL兼容。MSD5xA1G系列符合RoHS标准，专为需要低抖动和严格频率稳定性的应用而设计。

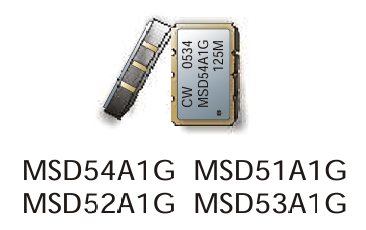

MSD5xA1G系列3.3V晶体控制振荡器(XO)Connor Winfield

　　产品系列：

　　MSD54A1G：频率容差±20ppm

　　MSD51A1G：频率容差±25ppm

　　MSD52A1G：频率容差±50ppm

　　MSD53A1G：频率容差±100ppm

　　规格参数：

　　频率范围(Fo)：1.8 - 156.25 MHz

　　存储温度：-55至125°C

　　供电电压：-0.5至7Vdc

　　主要特性：

　　3.3V操作

　　低抖动：<1ps RMS

　　温度范围：0至70°C

　　三态使能/禁用功能

　　无引脚表面贴装封装

　　符合RoHS/无铅标准

　　操作规格：

　　操作温度范围：0至70°C

　　供电电流：50mA

　　抖动(10Hz至20MHz带宽)：5ps rms

　　抖动(12kHz至20MHz带宽)：1ps rms

　　相位噪声：

　　SSB相位噪声在10Hz偏移- -60 - dBc/Hz

　　SSB相位噪声在100Hz偏移- -90 - dBc/Hz

　　SSB相位噪声在1KHz偏移- -125 dBc/Hz

　　SSB相位噪声在10KHz偏移- -135 dBc/Hz

　　SSB相位噪声在100KHz偏移- -140 - dBc/Hz

　　输入特性：

　　三态使能电压(Vih)：>70%Vcc

　　三态禁用电压(Vil)：<30%Vcc

　　HCMOS输出特性：

　　负载：15pF

　　高电平电压(Voh)：>0.9(Vcc)

　　低电平电压(Vol)：<0.1(Vcc)

　　高电平电流(Ioh)：-8mA

　　低电平电流(Iol)：8mA

　　占空比：45%至55%

　　封装特性：

　　密封无引脚陶瓷封装，镀金端子。

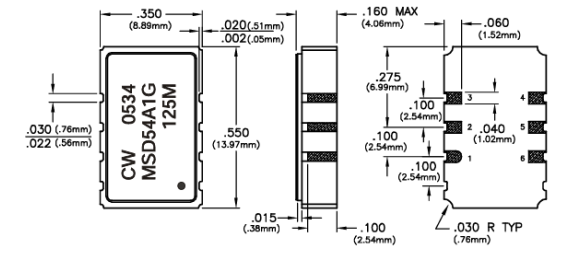

　　尺寸图：

MSD5xA1G系列3.3V晶体控制振荡器(XO)Connor Winfield 尺寸图
