    QTCV576LDK2-50.000MHz低轮廓5x7mm微型SMD电压控制晶振

    发布时间：2025-01-09 09:04:14     浏览：1610

    QTCV576LDK2-50.000MHz低轮廓5x7mm微型SMD电压控制晶振

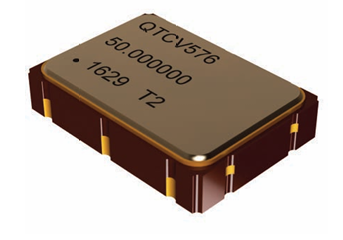

    　　Q-Tech生产的QTCV576系列是一种低轮廓的 5 x 7mm 微型表面贴装(SMD)电压控制晶体振荡器(VCXOs)，具有以下特点和应用：

    　　主要特性

    　　宽频率范围：从 1.000MHz 到 156.250MHz。

    　　小尺寸封装：5 x 7mm 的低轮廓陶瓷封装，镀金接触垫。

    　　逻辑类型：支持 HCMOS、LVHCMOS、LVPECL 逻辑。

    　　供电电压：3.3Vdc 和 5.0Vdc。

    　　工作温度范围：-40?C 至 +85?C。

    　　三态输出：标准特性。

    　　密封封装：陶瓷封装，提供更好的环境适应性。

    　　频率稳定性：提供基本模式和第三泛音设计。

    　　军事筛选测试：可根据 MIL-PRF-55310 标准进行。

    　　环�：瞎�：无铅，符合 RoHS 标准。

    　　应用领域

    　　低电压应用：适用于现代低电压电子设备。

    　　军用弹药和系统：枪发射弹药和智能弹药系统。

    　　仪器设备：各种精密仪器。

    　　网络同步：以太网/同步以太网(SynchE)、SONET。

    　　微处理器时钟：为微处理器提供时钟信号。

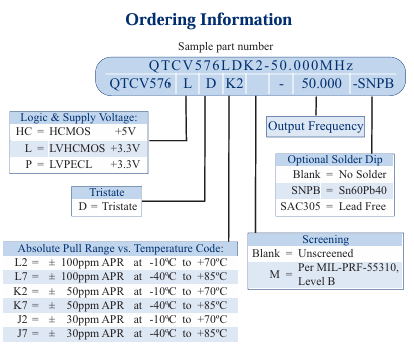

    　　订购信息


    技术规格

    ParametersQTCV576HCQTCV576LQTCV576P
    Output frequency range(Fo)1.544MHz—125.000MHz1.000MHz—150.000MHz78.000MHz—156.250MHz
    LogicHCMOSLVCMOSLVPECL
    Supply voltage(Vdd)5.0Vdo±10%3.3Vdc±5%
    Absolute Pull Range(APR)SeePart Number on Page 1
    Linearity5%typical
    Operating temperature(Topr)SeePart Number on Page 1
    Storage temperature(Tsto)-62℃ to+125℃
    Operating supply current
    (No Load)    		18mAtyp. |50mAmax.15mAtyp. |40mAmax.50mAtyp. |90mAmax
    Symmetry
    (50%of ouput waveform)    		45/55%
    Rise and Fall times5ns max.0.5ns typ. |Ins max.
    Output Load15pF max.502 into Vdd-2V
    Start-up time(Tstup)10ms max.
    Output Enable/Disable(Vih/Vil)0.9*Vdd min./0.1*Vdd max.
    Control Voltage Range for Pull
    Range(Vc)    		0.5V min.4.5V max.0.3V min. |3.0V max.
    Control Voltage InputImpedance
    (Zin)    		1MQ min.
    Control Voltage Modulation BW10kHz min.
    Period JitterTypical
    Pk-Pk(61.44MHz)
    RMS (61.44MHz)
    23ps
    3.0ps    		N/A
    Jitter,12kHz-20MHz
    (61.44MHz)    		90fs typ-N/A
    Jitter,RMS(12kHz-20MHz)N/A0.3ps typ. |1.0ps max.
    Jitter,RMS(10kHz-1MHz)N/A0.2ps typ. |0.3ps max.
    Phase Noise Typica
    10 Hz
    100 Hz
    1 kHz
    10kHz
    100 kHz
    1   MHz
    10MHz
    -63 dBc/Hz
    -97 dBc/Hz
    -125 dBc/Hz
    -140 dBc/Hz
    -155 dBc/Hz
    -158 dBc/Hz
    -164 dBc/Hz
    -60 dBc/Hz
    -88 dBc/Hz
    -120 dBc/Hz
    -130 dBc/Hz
    -145 dBc/Hz
    -153 dBc/Hz
    -156 dBc/Hz
    Aging10 years aging included in FrequencyStability

    深圳市新葡萄AMG创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
