Connor-Winfield VSM61/VSM62/VSM64 6引脚表面贴装VCXO

发布时间：2025-02-02 10:01:38     浏览：1002

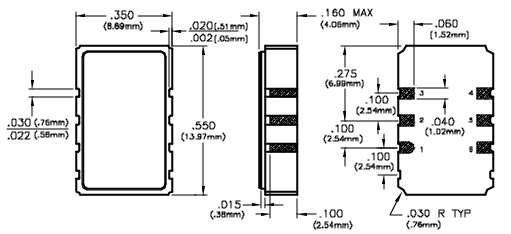

Connor-Winfield VSM61/VSM62/VSM64 6引脚表面贴装VCXO

  　Connor-Winfield 6引脚表面贴装VCXO提供三种型号，分别为VSM61**#、VSM62**#和VSM64**#，每种型号具有不同的频率稳定性和中心频率范围：

　　VSM61#：中心频率范围2MHz至100MHz，频率稳定性±25ppm(包括因工作温度变化引起的频率变化)。

　　VSM62#：中心频率范围2MHz至100MHz，频率稳定性±50ppm。

　　VSM64#：中心频率范围2MHz至100MHz，频率稳定性±20ppm。

　　主要特点

　　老化稳定性：10年老化变化±10ppm。

　　温度范围：工作温度范围为-40°C至+85°C。

　　波形输出：CMOS方波，TTL兼容。

　　负载：最大25pF。

　　电压：最小4.5V，最大0.5V。

　　输出电流：最大16mA。

　　占空比：最大40/60%，测量于2.5V直流。

　　上升/下降时间：最大5ns。

　　抖动：最大5ps RMS(10Hz至20MHz)，最大1ps RMS(12kHz至20MHz)。

　　单边带相位噪声：典型值-95dBc/Hz @ 100Hz，-135dBc/Hz @ 10kHz。

　　频率控制：控制电压范围0.5至4.5V直流。

　　可拉性选项：最小±75ppm(型号15)，最小±100ppm(型号22，仅适用于80MHz)。

　　控制电压：2.5V直流±0.5V直流。

　　斜率：正向。

　　单调线性度：< ±10%。

　　输入阻抗：50kΩ。

　　调制带宽：3dB截止频率为10kHz(典型值)。

　　输出上升/下降时间：最大100ns。

　　输入使能：最小2.0V，输出激活。

　　输入禁用：最大0.8V，输出高阻抗。

　　电源电压：+5V直流±5%。

　　电源电流：最大60mA。

相关推荐：

供应Connor-Winfield温度补偿晶体振荡器TCXO

供应Connor-Winfield压控温度补偿晶体振荡器VCTCXO

供应Connor-Winfield压控晶体振荡器VCXO

供应Connor-Winfield恒温晶体振荡器OCXO

供应Connor-Winfield压控恒温晶体振荡器VCOCXO

供应Connor-Winfield时钟同步发生器

供应Connor-Winfield频率转换�？�

更多Connor-Winfield晶振产品可咨询新葡萄AMG创展。


推荐资讯

  • DEI总线映射 IC 简化了照明总线接口
    DEI总线映射 IC 简化了照明总线接口 2021-07-07 16:59:24

    DEI? 1030的设计目的是改善单位之间的照明总线监测。总线电压转换成为0-5vdc数据信号电平输出，可用作操纵白炽灯的仿真模拟驱动器或输入微处理器实现脉冲宽度调制。或提供操纵输入到DEI1090LED驱动器，用LED仿真模拟白炽灯。

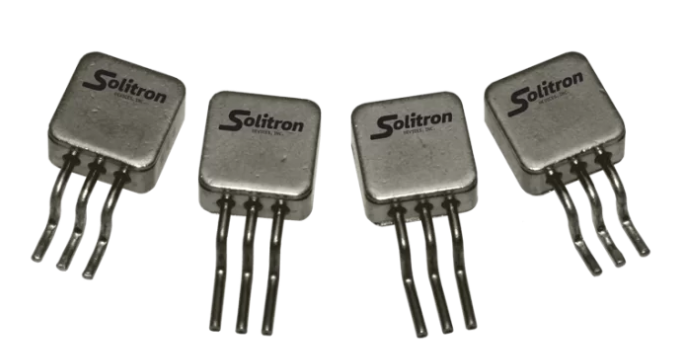

  • Solitron Devices阳性阴性稳压器
