Glenair 790-037S直角PCB面板安装连接器

发布时间：2025-02-17 09:01:25     浏览：1655

　　Glenair 790-037S是一款直角 PCB 连接器，适用于后板安装，设计用于与背板或柔性电路连接。该连接器具有轻质且坚固的直角头，采用镀金的 PC 尾部接触点，适用于通孔印刷电路板安装。

Glenair 790-037S直角PCB面板安装连接器

　　主要特性

　　设计与安装：790-037S 连接器设计用于后板安装，并配备导电面板密封垫，简化安装过程。外壳采用铝制合金，具有 EMI 遮罩以增强屏蔽性能。

　　接触点：提供 29 种不同的接触点布局，包括 #23 信号接触点以及 #16 和 #12 功率接触点，最大电流承载能力为 23 安培。接触点采用铜合金制成，表面镀金，并配有不锈钢护罩。

　　EMI 性能：可选配 EMI 弹簧，以提高外壳之间的导电性和屏蔽性能。

　　材料：

　　外壳：铝制合金。

　　接触点：铜合金，镀金。

　　绝缘体：液晶聚合物(LCP)。

　　PCB 托盘：热塑性材料。

　　EMI 遮罩：铝制合金。

　　硬件：300 系列不锈钢。

　　面板密封垫：导电氟硅橡胶。

　　封装材料：环氧树脂。

　　性能参数：

　　电流承载能力：#23 5 安培，#16 13 安培，#12 23 安培。

　　耐压：#23 500 VAC RMS，#12 和 #16 1800 VAC RMS。

　　绝缘电阻：最小 5000 兆欧。

　　工作温度范围：-65°C 至 +150°C。

　　抗冲击能力：300 g。

　　抗振动能力：20 g。

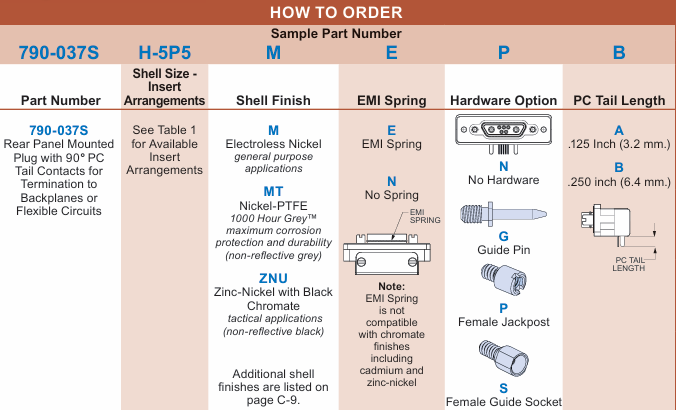

订购信息：


Glenair连接器是全球知名的高端品牌，广泛应用于航天航空、军用、舰载、精密制造等场合。深圳市新葡萄AMG创展科技有限公司，授权代理销售Glenair产品，并提供技术支持。欢迎咨询。
