Wi2Wi VN05系列恒温晶体振荡器OCXO 10MHz至50MHz

发布时间：2025-02-25 09:24:12     浏览：3336

　　VN05系列是一款高精度的恒温晶体振荡器，专为高要求的应用场景设计。它采用了双层密封的石英晶体技术，能够在高振动环境中保持出色的性能，并且具备极低的相位噪声。此外，该系列产品还可以根据客户需求定制频率，满足多样化的应用需求。

Wi2Wi VN05系列恒温晶体振荡器OCXO

　　主要特性

　　1. 高精度频率输出

　　频率范围：10.000MHz至50.000MHz。

　　频率稳定性：

　　温度稳定性：±5ppb至±100ppb(根据型号不同)。

　　供电电压变化(5%变化)：最大±2ppb。

　　负载变化(10%变化)：最大±2ppb。

　　年老化率：最大±200ppb。

　　开机3分钟后校准精度(25°C时)：最大±100ppb。

　　2. 低相位噪声

　　相位噪声典型值：

　　1Hz处：-90dBc/Hz。

　　10Hz处：-120dBc/Hz。

　　100Hz处：-140dBc/Hz。

　　1kHz处：-150dBc/Hz。

　　10kHz处：-150dBc/Hz。

　　3. 宽工作电压和温度范围

　　工作电压范围：3.3V至12.0V(±5%)。

　　工作温度范围：根据型号不同，可选0~+70°C、-20~+70°C、-40~+85°C。

　　存储温度范围：-55°C至+85°C。

　　4. 多种输出格式

　　数字输出：支持TTL/CMOS或LVCMOS，电压范围为3.3V至5.0V。

　　模拟输出：正弦波，功率范围为0.0至6.0dBm。

　　负载特性：TTL/CMOS或LVCMOS负载为15pF，正弦波负载为50Ω。

　　5. 频率调整能力

　　频率微调范围：最小±500ppb。

　　电压控制范围：0至Vref(参考电压)。

　　参考电压输出：+5.0V(±2.0%)。

　　6. 低功耗

　　开机3分钟内功耗：最大5W。

　　稳态功耗(25°C时)：最大1.5W。

　　7. 封装与尺寸

　　封装尺寸：25.40mm(长)×22.00mm(宽)×13.00mm(高)。

　　8. 定制化能力

　　提供标准频率和定制频率选项，满足不同客户的需求。

　　应用场景

　　VN05系列适用于对频率精度和稳定性要求极高的领域，如：

　　通信基站和网络设备。

　　雷达系统。

　　高精度测量仪器。

　　航空航天和国防领域。

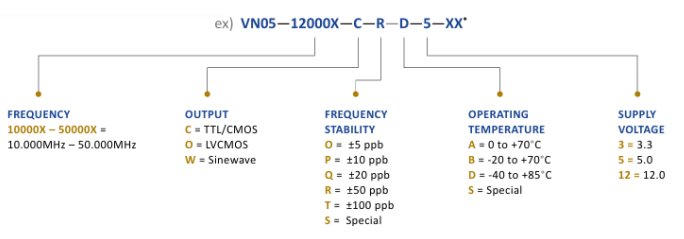

订购指南：


更多Wi2Wi（PDI） 晶振晶体相关产品信息可咨询新葡萄AMG创展。
