KU PA BB 005300-3 A射频宽带功率放大器Kuhne

发布时间：2025-03-03 09:01:59 浏览：1926

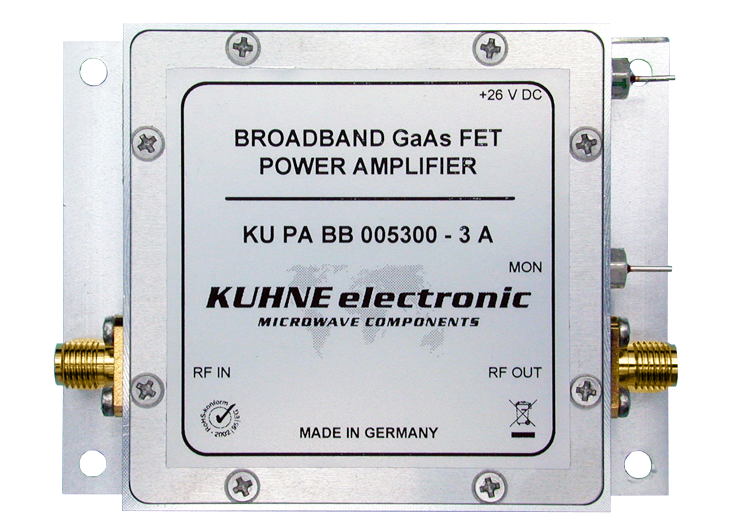

KU PA BB 005300-3 A射频宽带功率放大器Kuhne

KU PA BB 005300-3 A射频宽带功率放大器Kuhne

　　频率范围：50-3000 MHz

　　P1dB 的输入功率：min. +5 dBm

　　最大输入功率：+10 dBm

　　输出功率 P1dB

　　min. 34.7 dBm CW (50-2000 MHz)

　　min. 33 dBm CW (2000--3000 MHz)

　　输出功率 P1dB：

　　min. 3 W CW (50-2000 MHz)

　　min. 2 W CW (2000-3000 MHz)

　　输出功率 COFDM (1)：

　　min. 30 dBm (50-2500 MHz)

　　min. 27 dBm (2500-3000 MHz)

　　输出功率 COFDM (1)：

　　min. 1 W (50-2500 MHz)

　　min. 0.5 W (2500-3000 MHz)

　　增益(小信号)：min. 30dB

　　增益平坦度(小信号)：typ. +/- 1 dB

　　谐波抑制：min. 20 dB @ 33dBm

　　IM3 (2)：min. 35 dBc @ 30dBm PEP

　　效率典型值： 12 % @ 34.7dBm (CW)

　　输入回波损耗 (S11)：typ. 10 dB

　　电源电压：+24-26 V DC

　　电流消耗：最大 1.0 A

　　前向检测：是(二极管检测器)

　　工作箱温度范围：-20 ... +55 °C

　　负载的 VSWR：最大 1.8 ： 1

　　输入连接器 / 阻抗：SMA-female / 50 ohms

　　输出连接器 / 阻抗：SMA-female / 50 ohms

　　封装：铣削铝

　　尺寸 (mm)：80 x 60 x 20

　　重量：140 g(标准)

　　特征：

　　GaAs FET 技术

　　大带宽

　　高增益

　　反极性保护

　　用于正向功率检测的监控输出(直流电压)

　　铣削铝制表壳

　　机械尺寸小

　　应用：

　　EMC 测量

　　为标准信号发生器提供额外的电源

　　测量和实验室设备

　　驱动放大器

Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市新葡萄AMG创展科技有限公司，优势代理销售Alaris Kuhne产品，欢迎咨询。
