  • EZ-34-CU 50Ω同轴电缆EZ Form Cable

    发布时间：2025-03-12 09:25:59     浏览：1687

    　　EZ-34-CU 是一款高性能的 50Ω 同轴电缆，适用于高频信号传输。该电缆采用银镀铜(SPC)中心导体和铜外导体，具有优异的电气性能和机械特性，广泛应用于通信、航空航天、医疗设备等领域。

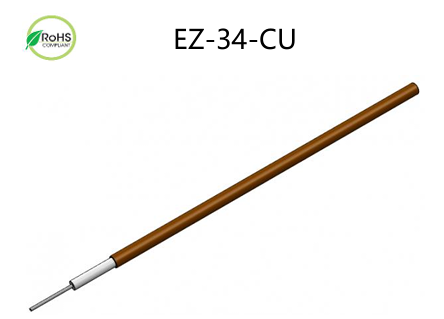

    EZ-34-CU 50Ω同轴电缆EZ Form Cable

    　　主要特性

    　　阻抗：50Ω ± 3.0

    　　最高工作频率：153 GHz

    　　屏蔽效能：>165 dB

    　　温度范围：-55℃ 至 +100℃

    　　RoHS 合规：是

    　　连续工作电压：750V

    　　最大工作频率：153GHz

    　　传播速度：69.50%

    　　耐压：2,000VRMS @ 60 Hz

    　　最小内弯半径英寸 (in)：0.05

    　　最小内弯半径毫米 (mm)：1.27

    　　重量(lbs/100ft)：0.21

    　　重量(kg/100m)：0.31

    　　衰减特性(典型值，每 100 英尺)

    频率 (GHz)衰减 (dB)
    0.533.5
    147.5
    5110
    10159
    18225
    26.5265
    40333
    50377
    65437
    90525


    　　功率特性(CW @ 20°C，最大值)

    频率 (GHz)功率 (W)
    0.535
    125
    511
    108
    186
    26.55
    403.7
    503.3
    652.8
    902.4

    尺寸规格

    参数单位数值
    外导体直径英寸 (in)0.034
    外导体直径毫米 (mm)0.86
    中心导体直径英寸 (in)0.008
    中心导体直径毫米 (mm)0.2
    介质直径英寸 (in)0.026
    介质直径毫米 (mm)0.66

    材料组成

    部件材料
    外导体铜
    外导体镀层无
    介质PTFE（聚四氟乙烯）
    中心导体银镀铜（SPC）


    推荐资讯

    • Glenair核级连接器和配件
      Glenair核级连接器和配件 2022-02-23 17:02:06

      Glenair?核级连接器和附件具备耐辐射、耐温度、耐化学和耐流体的特征，1E区安全壳区核工业互连应用的耐腐蚀不锈钢核连接器。

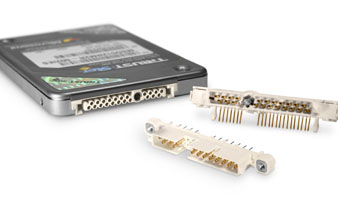

    • Hypertronics连接器Nebula系列高可靠度SATA
