Norsat HS1028BF Ku波段单波段PLL LNB

发布时间：2025-03-21 09:07:00     浏览：1683

　　Norsat International Inc.生产的HS1028BF，属于HS1000B系列，是一款1000 Ku-Band单波段PLL LNB(低噪声块下变频器)。

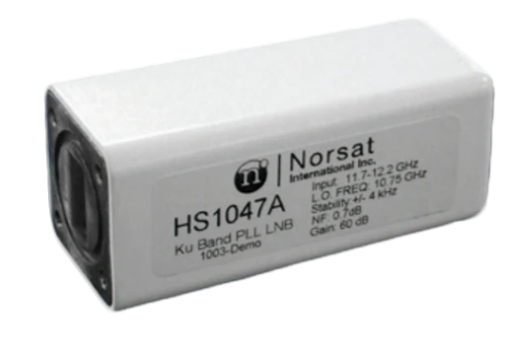

Norsat HS1028BF Ku波段单波段PLL LNB

相关型号：

　　HS1028BF，HS1038BF，HS1048BF，HS1058BF，HS1027BF，HS1037BF，HS1047BF，HS1057BF，HS1029BF，HS1039BF，HS1049BF，HS1059BF，HS1028BN，HS1038BN，HS1048BN，HS1058BN，HS1027BN，HS1037BN，HS1047BN，HS1057BN，HS1029BN，HS1039BN，HS1049BN，HS1059BN

　　关键规格(Key Specifications)

　　波段(Band)：Ku波段

　　输入频率范围(Input Frequency Band 1)：12.25 - 12.75 GHz

　　本振频率(LO Frequency 1)：11.30 GHz

　　本振稳定性(LO Stability)：±2 kHz

　　本振类型(LO Type)：PLL(相位锁定环)

　　噪声系数最大值(Noise Figure Max)：0.9 dB

　　噪声系数典型值(Noise Figure Typ)：0.8 dB

　　内部本振数量(Number Of Onboard LOs)：单波段

　　输出频率范围(Output Frequency Band 1)：950 - 1450 MHz

　　射频规格(RF Specifications)

　　转换增益最大值(Conversion Gain Max)：65 dB

　　转换增益最小值(Conversion Gain Min)：55 dB

　　转换增益典型值(Conversion Gain Typ)：60 dB

　　增益平坦度(Gain Flatness)：≤ 5 dB p-p

　　输入电压驻波比(Input VSWR)：2.5:1 max.

　　输出1 dB压缩点(Output P1dB)：+ 4 dBm min.

　　输出电压驻波比(Output VSWR)：2.2:1 max.

　　相位噪声(Phase Noise)：

　　100kHz偏移最大值：-90 dBc/Hz

　　10kHz偏移最大值：-75 dBc/Hz

　　1kHz偏移最大值：-70 dBc/Hz

　　电气规格(Electrical Specifications)

　　电流消耗(Current Consumption)：300 mA max.

　　电源要求(Power Requirements)：+12 to +24V DC

　　接口规格(Interface Specifications)

　　中频连接器(IF Connector)：F-Connector

　　射频输入连接器(RF Input Connector)：WR-75波导槽

　　环境规格(Environmental Specifications)

　　防护等级(IP Rating)：IP 67

　　工作温度范围(Temperature Operational)：-40 to +60°C

　　存储温度范围(Temperature Storage)：-40 to +60°C

　　物理规格(Physical Specifications)

　　产品高度(Product Height)：42 mm

　　产品长度(Product Length)：110 mm

　　产品重量(Product Weight)：0.3 kg

　　产品宽度(Product Width)：42 mm　　

　　该产品适用于需要高性能Ku波段信号接收的应用场景，如卫星通信、广播等。其高增益、低噪声系数和良好的相位噪声性能使其成为理想的选择。此外，其坚固的设计和广泛的工作温度范围使其能够在各种环境下稳定工作。

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市新葡萄AMG创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
