Q-TECH QTCT2303S1T-10MHz微型SMD温度补偿晶体振荡器(TCXO)

发布时间：2025-05-13 09:05:46     浏览：2220

　　Q-TECH公司的QTCT230系列是一款2.5 x 3.2mm微型表面贴装温度补偿晶体振荡器(TCXO)，工作电压为2.8到3.3Vdc，频率范围从10.000000MHz到45.000000MHz。采用低轮廓陶瓷封装，带有金镀接触垫，尺寸小巧，适合紧凑型设计。适用于多种现代低电压应用，如仪器仪表、导航、航空电子、以太网/同步以太网、基站、全球定位系统(GPS)、便携式电台和FEMTO单元等。

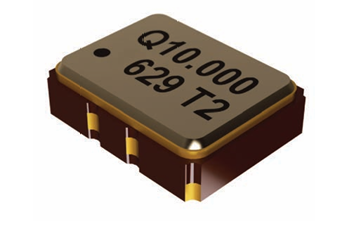

Q-TECH QTCT2303S1T-10MHz微型SMD温度补偿晶体振荡器(TCXO)

　　特性

　　频率范围：10.000000MHz至45.000000MHz。

　　输出逻辑：Clipped Sine。

　　工作电压：2.8V、3.0V、3.3Vdc。

　　工作温度：-40?C至+85?C。

　　工作电流：根据频率范围，最大工作电流分别为1.5mA(<20MHz)、2.0mA(20MHz至<32MHz)、2.5mA(32MHz至≤45MHz)。

　　控制电压范围：0.5V至2.5V，用于达到调谐范围。

　　控制电压阻抗：最小500kΩ。

　　相位噪声：在19.2MHz下，不同频率偏移下的典型值分别为10Hz处-91dBc/Hz、100Hz处-116dBc/Hz、1kHz处-137dBc/Hz、10kHz处-149dBc/Hz、100kHz处-150dBc/Hz。

　　频率容差：在25?C时为±2.0ppm。

　　电源稳定性：±5%时，频率变化为±0.2ppm。

　　负载稳定性：负载变化±10%时，频率变化为±0.2ppm。

　　老化：第一年±1.0ppm。

　　封装尺寸：A=2.80±0.1mm，B=3.50±0.1mm，C=1.50±0.1mm。

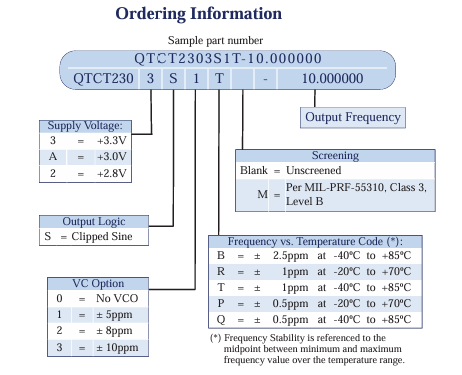

　　订购指南

Q-TECH QTCT2303S1T-10MHz微型SMD温度补偿晶体振荡器(TCXO)订购指南

深圳市新葡萄AMG创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。

推荐资讯

  • Renesas用于显示的可编程gamma参考放大器
    Renesas用于显示的可编程gamma参考放大器 2021-12-28 17:12:12

    Renesas?主要以MPU、接口电路、电源管理、光电子以及航天应用产品为特色。Renesas提供专业可靠和创新性的嵌入式设计和完整的半导体解决方案，致力于通过使用其产品的数十亿连接智能设备来改善人们的工作和生活方式。

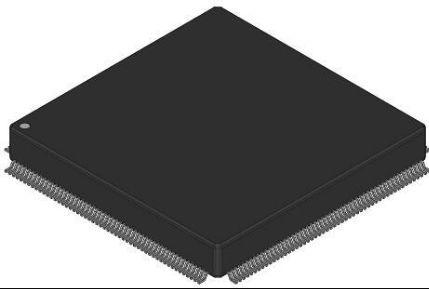

  • Lattice LAXP2-5E-5QN208E现场可编程门阵列FPGA
