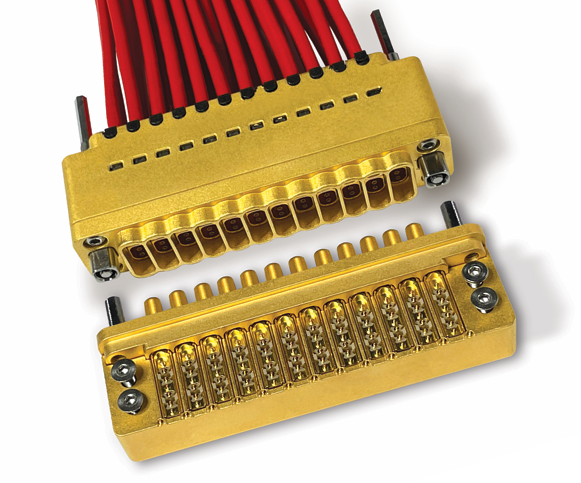

NXS004P000MA10高速连接器Smiths Interconnect

发布时间：2025-06-03 08:51:06 浏览：1792

　　Smiths Interconnect的NXS系列专门设计和测试用于高速空间应用，每个端口(bay)的数据传输速率可达50 Gbps。

　　技术规格

　　工作电压：50 V RMS

　　电流：1 A

　　数据传输速率：每个端口可达50 Gbps

　　阻抗：100 Ω ±10%

　　接触电阻：150 mΩ

　　绝缘电阻：最小1 GΩ

　　工作温度范围：-40 ?C至125 ?C

　　耐用性：500次插拔周期(带保护装置)

　　电磁干扰(EMI)屏蔽效能：在10 GHz以下可达-65 dB

　　产品特点

　　Hypertac?双曲面接触技术：能够承受高达50 Gbps(每个端口)的数据速率要求，包括超过2100 G的极端振动、冲击和气候测试。

　　坚固的结构设计：提供4个或12个高速四轴(双双轴)�？榕渲�。

　　每个超高密度四轴�？�：包含2对双双轴，每对阻抗为100 Ω。支持盲配(blind mateable)、热插拔(hot pluggable)，具有超低插拔力和低逸气材料。

　　无焊PCB安装设计：降低了客户的使用风险和成本。连接器在回流焊后安装，不会影响附近组件。

　　3D电磁仿真(EM)软件设计：使用3D电磁仿真软件设计，提供卓越的性能，整个制造过程采用薄膜工艺。

订购信息：

Straight Plug?
Part Number	Description
NXS004POO0MA10	NX5,4 Bay Plug,Aluminum
NXS004POOOCA10	NX5,4 Bay Plug,Composite
NXS012POO0MA10	NX5,12 Bay Plug,Aluminum
NXS012POO0CA10	NX5,12 Bay Plug,Composite
Right-Angle Receptacle?
NXS004RORAMA10	NXS,4 Bay Receptacle,Aluminum
NXS004RORAMA1E	NX5,4 Bay Receptacle,Aluminum,w EMI Gasket
NXS004RORACA10	NX5,4 Bay Receptacle,Composite
NXS012RORAMA10	NX5,12 Bay Receptacle,Aluminum
NXS012RORAMA1E	NXS,12 Bay Receptacle,Aluminum,w EMI Gasket
NXS012RORACA10	NX5,12 Bay Receptacle,Composite
Savers?
NXS004RS11M	Saver,4 Bay Receptacle
NXS004PS11M	Saver,4 Bay Plug
NXS012RS11M	Saver,12 Bay Receptacle
NXS012PS11M	Saver,12 Bay Plug

深圳市新葡萄AMG创展科技有限公司授权代理销售Hypertronics连接器产品， Hypertronics连接器面向高可靠性市�。云涠烙械腍ypertac双曲面连接专利技术，为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务，欢迎咨询。
