Connor-Winfield T200V-020.0M,TV100F-010.0M TCXO/VCTCXO晶振

发布时间：2025-06-04 08:57:08 浏览：3856

　　Connor-Winfield T100/T200 系列和 TV100/TV200 系列高精度 TCXO / VCTCXO 振荡器具有非常高的频率稳定性以及出色的相位噪声性能，采用 5x7mm 表面贴装封装，适用于高密度安装和大规模生产。

Connor-Winfield T200V-020.0M,TV100F-010.0M TCXO/VCTCXO晶振

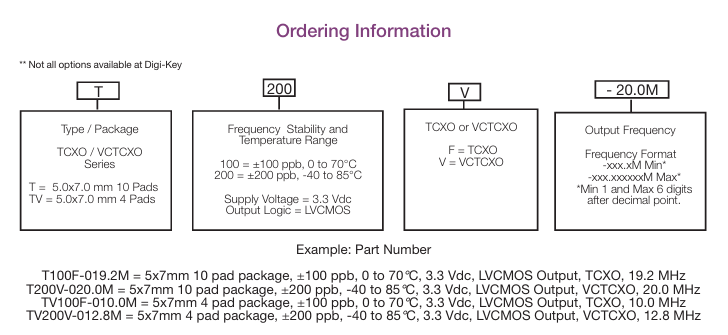

　　订购指南：

　　相关型号：

　　T100V-010.0M，T100V-019.2M，T100F-019.2M，T200F-040.0M，T100V-020.0M，T200F-020.0M，T200F-012.8M，T200F-050.0M，T200F-024.576M，T100V-010.0M，T200F-010.0M，T100F-020.0M，T100F-019.2M，T200F-040.0M，T100F-010.0M，T100F-012.8M，T100F-010.0M，T100F-012.8M，T100V-010.0M，T100F-019.2M，T100V-012.8M，T100V-019.2M，T100V-012.8M，T100V-020.0M，T100V-019.2M，T100F-010.0M，T100V-012.8M，T100F-012.8M，T100F-020.0M，T100V-020.0M

　　产品特性

　　封装类型：

　　T100/T200 系列：5x7mm，10 个引脚

　　TV100/TV200 系列：5x7mm，4 个引脚

　　频率稳定性：

　　T100/TV100 系列：±100 ppb，工作温度范围为 0 到 70°C

　　T200/TV200 系列：±200 ppb，工作温度范围为 -40 到 85°C

　　工作电压：3.3 Vdc

　　输出逻辑：LVCMOS

　　频率范围：提供多种频率选项，包括 10.0 MHz、12.8 MHz、14.7456 MHz、19.2 MHz、20.0 MHz、24.576 MHz、25.0 MHz、40.0 MHz 和 50.0 MHz 等。

　　抖动：低抖动，周期抖动为 3.0 到 5.0 ps RMS，集成相位抖动(12K 到 20M)为 0.3 到 1.0 ps RMS。

　　相位噪声：以 10.0 MHz 输出频率为例，不同偏移频率下的单边带相位噪声分别为：

　　1 Hz 偏移：-70 dBc/Hz

　　10 Hz 偏移：-109 dBc/Hz

　　100 Hz 偏移：-133 dBc/Hz

　　1 KHz 偏移：-149 dBc/Hz

　　10 KHz 偏移：-156 dBc/Hz

　　100 KHz 偏移：-157 dBc/Hz

　　1 MHz 偏移：-157 dBc/Hz

　　启动时间：10 ms

　　控制电压输入特性(对于 VCTCXO)：

　　控制电压范围：0.3 到 3.0 V

　　频率可调范围：±10 ppm

　　控制电压斜率：正斜率

　　调制带宽(3dB)：10 KHz

　　应用领域

　　该产品适用于多种通信和精密时钟应用，包括：基站、通信设备、DSL/ADSL、Femtocell、IP 定时、LTE、　　精密 GPS、SONET/SDH、WiMAX/WiBro、WLAN。

更多Connor-Winfield晶振产品可咨询新葡萄AMG创展。
