Winchester TRU-15032 HN(f-m)直角射频同轴适配器

发布时间：2025-06-27 09:07:41     浏览：1329

　　Winchester TRU-15032是一款 直角型射频同轴适配器，采用 HN型(f-m)接口，符合 MIL-STD-348 标准，适用于 50Ω 阻抗 的高频信号传输。该适配器采用 直角设计，便于在空间受限的应用场景中使用，如军工、航空航天、通信设备等。

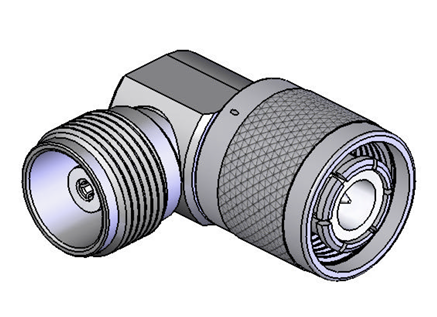

Winchester TRU-15032 HN(f-m)直角射频同轴适配器

　　电气性能

　　阻抗：50Ω(标称值)

　　接口标准：MIL-STD-348(HN型公母接口)

　　机械结构

　　直角设计：优化空间布局，适用于紧凑安装

　　重量：约 0.198磅(90克)

　　材料：

　　绝缘体：PTFE(特氟龙，ASTM-D1710)

　　外接触指：铍铜(C17300，ASTM-B196)

　　其他金属部件：黄铜(C36000，ASTM-B16)

　　密封垫：硅橡胶(A-A-59588A)

　　表面处理：

　　中心接触件：镀银(增强导电性)

　　其他金属部件：镀镍(防腐蚀)

　　应用领域

　　军工与航空航天：雷达、通信设备

　　工业设备：高频测试仪器、射频连接

　　科研与实验室：高可靠性信号传输

Winchester是一家高可靠性连接器制造厂商，具备AS9100和AS7003航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器产品。其产品被广泛应用于军用、航空航天、通信测试领域。

深圳市新葡萄AMG创展科技有限公司，授权代理Winchester连接器产品，欢迎咨询。

推荐资讯

  • 801系列双头短截线ACME螺纹配合连接器Glenair
    801系列双头短截线ACME螺纹配合连接器Glenair 2023-08-24 16:52:33

    Glenair? 801系列双头短截线ACME螺纹配合连接器特别适合用作传统式军工用圆形连接器太大或太重的高密度封装应用。801系列双头短截线ACME螺纹配合连接器能够在1?圈中实现完全配合，而且插座具备防脱钩弹黄以避免震动。

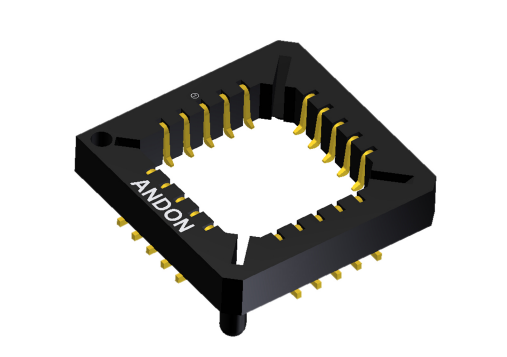

  • ANDON图像传感器插座Pyramid Semiconductor
