多通道微波信号发生器选型指南BNC

发布时间：2025-08-13 09:03:18 浏览：1871

　　选择多通道微波信号发生器时，需综合考虑通道数量、外形、频率范围、相位相干性、输出功率、噪声性能、切换速度及调制功能。BNC提供多种型号满足不同需求，并可定制化解决方案。

　　主要步骤：

　　明确测试需求(如通道数、频率)。

　　选择适合的外形结构(台式/机架/OEM)。

　　根据信号质量要求优化相位噪声和杂散抑制。

　　评估是否需要高速切换或多调制支持。

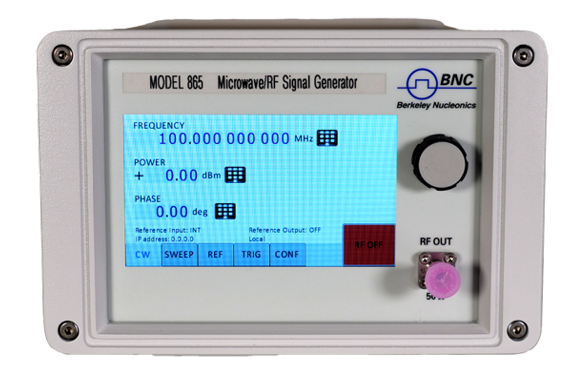

多通道微波信号发生器选型指南BNC

　　具体如下：

　　1. 通道数量(Number of Channels)

　　关键因素：

　　确定需要同时输出的信号数量。单通道适用于基础测试，而多通道适用于复杂系统(如MIMO测试、雷达仿真等)。

　　BNC产品示例：

　　标准型号：单通道、2、3或4通道。

　　可定制：最高支持8通道(如Model 855B)。

　　2. 外形结构(Form Factor)

　　不同应用场景需要不同结构的信号发生器，主要分为三类：

　　类型特点适用场景BNC示例型号

　　台式设备(Table Top)便携式设计，带把手和橡胶脚垫实验室移动测试Model 865B(单通道)

　　机架式(Rack Mounted)标准机架尺寸(如19英寸)固定安装系统Model 825-M

　　OEM模块(Board-Level)无外壳，可集成到其他系统嵌入式开发Model 845-OEM

　　3. 频率范围(Frequency Range)

　　RF定义范围： 8.3 kHz ~ 300 GHz

　　选择标准：

　　当前系统需求 + 未来扩展性

　　BNC覆盖范围：9 kHz ~ 40 GHz

　　适用场景举例：

　　低频(<1 GHz)：通信、音频测试

　　高频(>1 GHz)：5G、卫星通信、雷达

　　4. 相位相干性(Phase Coherence)

　　需求场景：多通道信号需保持固定相位差(如相控阵天线测试)。

　　BNC解决方案： Model 855B(8通道，相位相干设计)。

　　5. 输出功率(Power Output)

　　BNC范围： -120 dBm ~ +26 dBm(可定制更高功率)。

　　示例型号： Model 865B(-90 dBm ~ +26 dBm，可选PE扩展)。

　　6. 相位噪声(Phase Noise)

　　影响：高频信号精度，如通信和雷达系统。

　　BNC优化方案：

　　Model 825：-152 dBc/Hz @ 1GHz(100 kHz偏移)

　　低相位噪声可提高信号纯净度，减少干扰。

　　7. 谐波与杂散(Harmonics & Spurs)

　　问题：额外频率成分可能干扰测试结果。

　　BNC抑制方案：

　　Model 865B(可选FILT)：

　　谐波抑制：-60 dBc

　　杂散抑制：-90 dBc

　　8. 切换速度(Switching Speeds)

　　需求场景：快速频率/功率切换(如自动化测试)。

　　BNC高性能型号：

　　Model 875(带UFS选项)：

　　切换时间：低至100 ns

　　带宽：400 MHz

　　9. 调制能力(Modulation Capabilities)

　　BNC支持的调制类型：

　　幅度调制(AM)

　　频率调制(FM)

　　相位调制(PM)

　　脉宽调制(PWM)

　　线性调频(Chirp)

　　航空电子调制(Avionics)

Berkeley Nucleonics Corporation(BNC)自1963年成立以来，专注于设计和制造高性能射频和微波产品，提供脉冲发生器、延迟发生器、任意波形发生器和数字延迟脉冲发生器等在内的多种高精度电子仪器，广泛应用于实验室测试、科学研究、雷达和通信系统等领域。新葡萄AMG创展代理分销BNC产品，欢迎咨询。
