晶体振荡器指南：OCXO、TCXO、VCXO及时钟振荡器

发布时间：2025-08-22 09:20:47     浏览：4499

　　晶体振荡器有多种类型，最常见的晶体振荡器主要包括OCXO、TCXO、VCXO和XO。每种类型在不同的应用场景中有不同的用途。应用范围包括卫星通信、军事与国防、电信等领域。?高性能VCO选型推荐

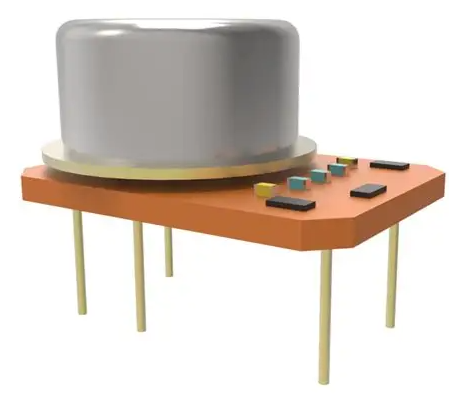

　　1、恒温晶体振荡器(OCXO)

　　温度稳定性：±1 x 10??到±1 x 10??。

　　老化率：±2 x 10??/year到±2 x 10??/year。

　　功耗：在环境温度为+25°C时，稳态功耗为1.5W到2.0W。

　　工作原理：通过内部小型恒温箱控制温度，保持晶体和关键部件的温度恒定。

　　应用场景：适用于需要极高温度稳定性的场合。

　　双恒温箱OCXO(DOCXO)：提供更高的稳定性(±1 x 10???到±5 x 10???)，但体积更大、功耗更高、价格更贵。

　　2、温度补偿晶体振荡器(TCXO)

　　温度稳定性：±0.20ppm到±2.0ppm。

　　老化率：±0.50ppm/year到±2ppm/year。

　　工作原理：通过温度敏感网络(通常使用热敏电阻)来补偿温度变化，调整频率。

　　应用场景：适用于需要较好温度稳定性的场合，但要求不如OCXO严格。

　　3、电压控制晶体振荡器(VCXO)

　　频率调整范围：±10ppm到±2000ppm。

　　老化率：±1ppm/year到±5ppm/year。

　　工作原理：通过外部电压调整频率，使用变容二极管(varactor)来实现频率变化。

　　应用场景：适用于频率调制(FM)和锁相环(PLL)系统。

　　4、时钟振荡器(XO)

　　老化率：±1ppm/year到±5ppm/year。

　　校准公差：对于AT型晶体，通常为±10ppm。

　　频率调整范围：±10ppm到±20ppm。

　　工作原理：依靠石英晶体本身的温度稳定性，通过校准实现频率调整。

　　应用场景：适用于对温度稳定性要求不高的场合。
