DEI ARINC429航空电子线路驱动器IC

发布时间：2025-09-01 09:19:22 浏览：4403

　　DEI(Device Engineering Inc.)推出的 ARINC 429 线路驱动器是一系列专为航空电子串行总线设计的差分线路驱动芯片，可将 TTL/CMOS 电平信号转换为符合 ARINC 429、ARINC 571、ARINC 575 标准的三电平 RZ(Return-to-Zero)差分信号，广泛应用于飞控、导航、机载监控等系统中。

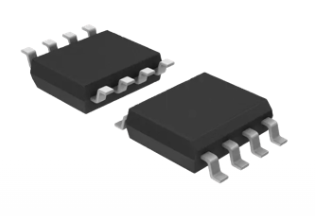

DEI ARINC429航空电子线路驱动器IC

　　产品系列与型号

型号	温度范围	封装类型	输出电阻（Ω）
BD429	-55°C - 125°C	16 CERDIP	37.5
BD429A1-G	-55°C - 85°C	16 SOIC WB G	37.5
BD429A-G	-55°C - 85°C	16 SOIC WB G	37.5
BD429B	-55°C - 85°C	28 PLCC	37.5
BD429B-G	-55°C - 85°C	28 PLCC G	37.5
BD429-G	-55°C - 125°C	16 CERDIP G	37.5
DEI0429-WMB	-55°C - 125°C	16 CSOP	37.5
DEI0429-WMS	-55°C - 125°C	16 CSOP	37.5
DEI1022-G	-55°C - 85°C	14 SOIC NB G	37.5
DEI1023-G	-55°C - 85°C	14 SOIC NB G	37.5
DEI1024-G	-55°C - 85°C	14 SOIC NB G	0
DEI1025-G	-55°C - 85°C	14 SOIC NB G	0
DEI1032-G	-55°C - 125°C	16 SOIC NB G	0
DEI1038	-55°C - 85°C	28 PLCC	13
DEI1038-G	-55°C - 85°C	28 PLCC G	13
DEI1070A-SES-G	-55°C - 85°C	8 EP SOIC G	37.5
DEI1070A-SMB-G	-55°C - 125°C	8 EP SOIC G	37.5
DEI1070A-SMS-G	-55°C - 125°C	8 EP SOIC G	37.5
DEI1071A-SES-G	-55°C - 85°C	8 EP SOIC G	10
DEI1071A-SMB-G	-55°C - 125°C	8 EP SOIC G	10
DEI1071A-SMS-G	-55°C - 125°C	8 EP SOIC G	10
DEI1072A-SES-G	-55°C - 85°C	8 EP SOIC G	0
DEI1072A-SMB-G	-55°C - 125°C	8 EP SOIC G	0
DEI1072A-SMS-G	-55°C - 125°C	8 EP SOIC G	0
DEI1073A-SES-G	-55°C - 85°C	8 EP SOIC G	37.5
DEI1073A-SMB-G	-55°C - 125°C	8 EP SOIC G	37.5
DEI1073A-SMS-G	-55°C - 125°C	8 EP SOIC G	37.5
DEI1074A-SES-G	-55°C - 85°C	8 EP SOIC G	10
DEI1074A-SMB-G	-55°C - 125°C	8 EP SOIC G	10
DEI1074A-SMS-G	-55°C - 125°C	8 EP SOIC G	10
DEI1075A-SES-G	-55°C - 85°C	8 EP SOIC G	0
DEI1075A-SMB-G	-55°C - 125°C	8 EP SOIC G	0
DEI1075A-SMS-G	-55°C - 125°C	8 EP SOIC G	0
DEI1170A-MES-G	-55°C - 85°C	20 5x5 C MLPQ G	User Selectable: 0, 10, 37
DEI1170A-MMS-G	-55°C - 125°C	20 5x5 C MLPQ G	User Selectable: 0, 10, 37
DEI1171A-MES-G	-55°C - 85°C	20 5x5 I MLPQ G	User Selectable: 0, 10, 37
DEI1171A-MMS-G	-55°C - 125°C	20 5x5 I MLPQ G	User Selectable: 0, 10, 37
DEI1270A-MES-G	-55°C - 85°C	38 5x7 C MLPQ G	User Selectable: 0, 10, 37
DEI1270A-MMS-G	-55°C - 125°C	38 5x7 C MLPQ G	User Selectable: 0, 10, 37
DEI1271A-MES-G	-55°C - 85°C	38 5x7 I MLPQ G	User Selectable: 0, 10, 37
DEI1271A-MMS-G	-55°C - 125°C	38 5x7 I MLPQ G	User Selectable: 0, 10, 37
DEI3182A-CMB	-55°C - 125°C	16 CERDIP	37.5
DEI3182A-CMS	-55°C - 125°C	16 CERDIP	37.5
DEI3182A-DMB	-55°C - 125°C	16 SB DIP P	37.5
DEI3182A-DMS	-55°C - 125°C	16 SB DIP P	37.5
DEI3182A-EMB	-55°C - 125°C	28 CLCC P	37.5
DEI3182A-EMS	-55°C - 125°C	28 CLCC P	37.5
DEI5070-SES-G	-55°C - 85°C	8 EP SOIC G	37.5
DEI5070-SMS-G	-55°C - 125°C	8 EP SOIC G	37.5
DEI5071-SES-G	-55°C - 85°C	8 EP SOIC G	27.5
DEI5071-SMS-G	-55°C - 125°C	8 EP SOIC G	27.5
DEI5072-SES-G	-55°C - 85°C	8 EP SOIC G	7.5
DEI5072-SMS-G	-55°C - 125°C	8 EP SOIC G	7.5
DEI5090-MES-G	-55°C - 85°C	16 4X4 I MLPQ G	User selectable: 5, 37.5
DEI5090-MMS-G	-55°C - 125°C	16 4X4 I MLPQ G	User selectable: 5, 37.5
DEI5090-SES-G	-55°C - 85°C	16 SOIC NB G	User selectable: 5, 37.5
DEI5090-SMS-G	-55°C - 125°C	16 SOIC NB G	User selectable: 5, 37.5
DEI5097-SES-G	-55°C - 85°C	16 SOICW I EP G	37.5
DEI5270-MES-G	-55°C - 85°C	38 5x7 I MLPQ G	User selectable: 7.5, 27.5, or 37.5
DEI5270-MMS-G	-55°C - 125°C	38 5x7 I MLPQ G	User selectable: 7.5, 27.5, or 37.5

　　核心功能特性

　　信号转换：TTL/CMOS → ARINC 429 三电平差分信号(+10V, 0V, -10V)

　　速率支持：可选高速(100 kbps)或低速(12.5 kbps)

　　输出电阻：可选 0Ω、10Ω、37.5Ω 或用户自定义，适配不同总线负载

　　三态输出：支持高阻态，便于多驱动器共享总线

　　抗瞬态干扰：满足航空雷击、射频抗扰度要求电源范围：±9.5V 至 ±16.5V，兼容机载电源系统

　　典型封装形式

　　SOIC-EP：8引脚带散热焊盘，适合紧凑型设计

　　MLPQ 5×5 / 5×7：无引脚封装，适合高可靠性、高密度应用

　　CERDIP / PLCC：用于军品级高温环境(-55°C ~ 125°C)

　　应用场景

　　飞行控制系统

　　GPS导航设备

　　机载数据记录仪

　　ARINC 429 总线测试设备

深圳市新葡萄AMG创展科技有限公司，优势提供DEI高端芯片订货渠道，部分备有现货库存。
